Manlift Platform Kapasitesi ve Yük Hesabı

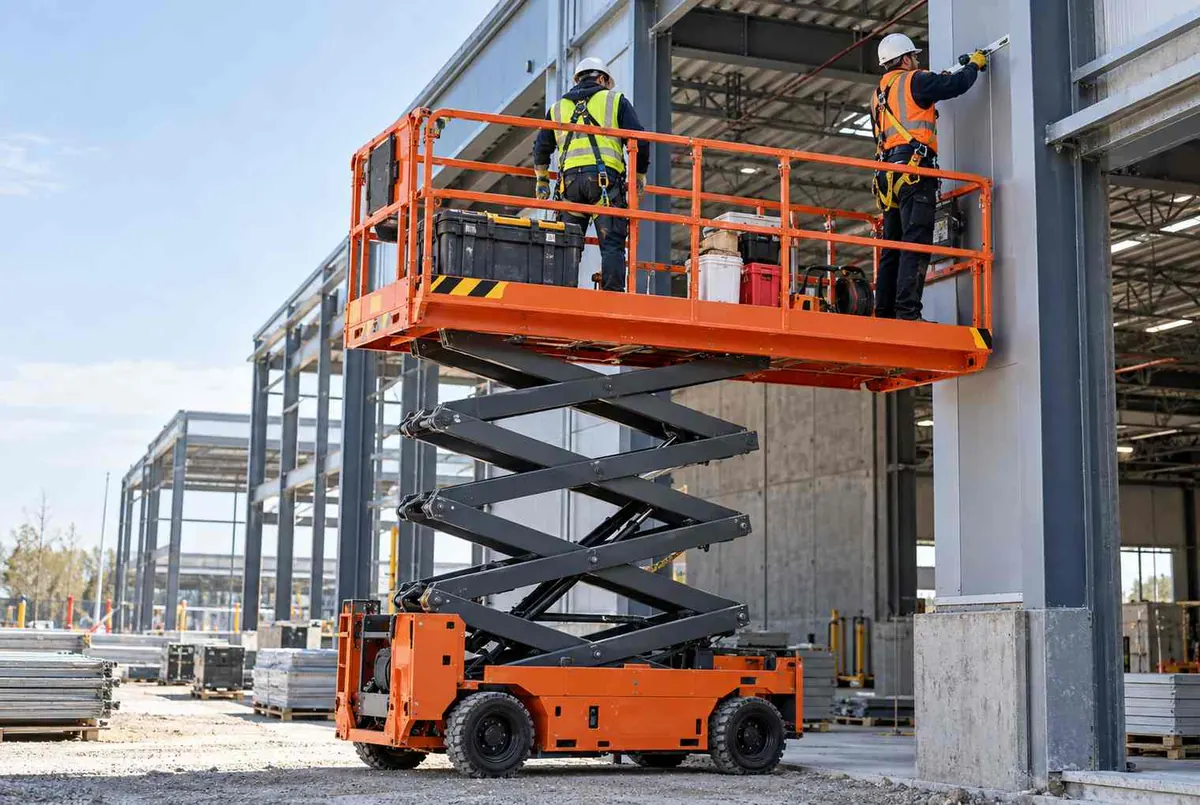

Platform kapasitesi, tablada aynı anda bulunabilecek tüm yüklerin toplamının üst sınırıdır: kişiler, üzerlerindeki koruyucu donanım, aletler, malzeme ve sarf ürünler birlikte modelin etiketindeki kaldırma kapasitesini aşmamalıdır. Bunun yanında uzatma tablası ve kişi sayısı için ayrı sınırlar vardır; üçünün hepsi aynı anda sağlanmalıdır.

Bu yazıdaki hesaplar, ağırlıkları bilinmeyen kalemler için açıkça işaretlenmiş varsayımsal değerler kullanır; model kapasiteleri ise katalog kayıtlarından alınmıştır. Temel kavramlar için manlift nedir rehberine bakabilir, yüksekliği ayrıca hesaplamak için çalışma ve platform yüksekliği yazısını kullanabilirsiniz.

Platform kapasitesi neyi kapsar? Üç ayrı sınır

Model kartında tek bir “kapasite” rakamı görünür; saha hesabında ise en az üç sınır vardır: ana tablanın kaldırma kapasitesi, uzatma bölümünün uzatma kapasitesi ve platformda bulunabilecek kişi sayısı. Bazı modellerde bunlar iç ve dış mekân için ayrı verilir.

Tablodan iki sonuç çıkar. Birincisi, uzatma kapasitesi ana tablanın yaklaşık beşte biri ile yarısı arasında kalır (JLG ES2646'da yüzde 22, JLG ES1932'de yüzde 52). İkincisi, uzatma kapasitesi ana kapasiteyle orantılı büyümez: Genie GS-1930 ve GS-2646'nın ana kapasiteleri 227 ve 454 kg iken ikisinin de uzatma sınırı 113 kg'dır. Kapasitesi iki katı olan makine, uzatma tablasında iki kat yük taşıyamaz.

Yük hesabı adım adım nasıl yapılır?

1. Tablada kimlerin çalışacağını yazınHer kişinin ağırlığını emniyet kemeri, kask, iş ayakkabısı ve üzerindeki aletlerle birlikte ekleyin. Gerçek değeri kullanın; aşağıdaki örneklerde kişi başı 90 kg varsayımsal olarak alınmıştır.
2. Aletleri kalem kalem ekleyinAlet çantası, akülü el aleti, ölçü cihazı, kablo makarası, merdiven ya da iskele parçası gibi kalemleri ayrı satırlara yazın. Tartılmamış kalem için tahmin yerine tartım ya da etiket ağırlığı kullanın.
3. Malzemeyi ve sarfı ekleyinHesaba işin tamamının malzemesini değil, tabla her kalktığında yukarı taşınan miktarı koyun. Armatür, panel, boru, bağlantı elemanı kutusu ve boya kovası bu kapsamdadır.
4. Toplamı sınırlarla karşılaştırınToplam yük kaldırma kapasitesini, uzatma tablasına binen kısım uzatma kapasitesini, kişi sayısı da kişi sınırını aşmamalıdır. Üç karşılaştırmadan biri tutmazsa model uygun değildir.
5. Pay bırakın ve hesabı kaydedinToplam kapasiteye çok yakınsa bir üst kapasiteli modele bakın; pay oranını saha risk değerlendirmesi belirler. Modeli, tarihi ve kalemleri içeren kısa bir kayıt, sonraki işlerde aynı hesabı hızlandırır.

Hesabı yazılı yapmak için aşağıdaki satırlar yeterlidir:

• Kişi 1, kişi 2 (koruyucu donanımla): … kg + … kg
• Aletler: … kg
• Malzeme ve sarf (tabla başına): … kg
• Toplam yük: … kg; model kapasitesi: … kg; pay: … kg
• Uzatma tablasına binen yük: … kg; uzatma kapasitesi: … kg
• Kişi sayısı: …; modelin kişi sınırı (iç/dış): …

Dört örnek hesap: sınır nerede aşılıyor?

Örnek 1: İki kişilik depo elektrik işi

İki kişi (2 × 90 = 180 kg), alet çantası 15 kg ve kablo makarası 20 kg: toplam 215 kg. Genie GS-1930 için kayıtlı kapasite 227 kg olduğundan 12 kg pay kalır; bu yaklaşık yüzde 5'tir. Hesap tutar ama dar bir marjla: bir kutu ek vida ya da ikinci bir kablo makarası sınırı aşar. Üstelik GS-1930'da dış mekânda 1 kişi sınırı kayıtlıdır; iş dışarıya taşınırsa ikinci kişi tablaya çıkamaz.

Örnek 2: Aynı ekip, panel malzemesiyle

Aynı iki kişi (180 kg), iki alet çantası (30 kg) ve tabla başına 60 kg panel ve armatür malzemesi: toplam 270 kg. GS-1930'un 227 kg kapasitesi 43 kg aşılır. Aday listesi kapasiteye göre yeniden kurulur: 320 kg'lık Platfon PS-12 ve JLG ES3246, 350 kg'lık Zoomlion ZS1212HD, 454 kg'lık Genie GS-2646 ve 545 kg'lık JLG ES2646 yükü karşılar. Bu noktada yükseklik ikinci elemedir: gereken çalışma yüksekliği 9 m ise 9,96 m'lik GS-2646, 11,8 m'lik modellerden daha doğru bir başlangıç olabilir.

Örnek 3: Uzatma tablasında çalışma

GS-1930'un uzatma kapasitesi 113 kg'dır. Tabla uzatılıp ucunda tek kişi çalışacaksa 90 kg kişi ve 15 kg alet 105 kg eder; 8 kg pay kalır. İkinci kişi de uzatmaya geçerse yük 195 kg olur ve 113 kg sınırı 82 kg aşılır. Toplam yük (örneğin 215 kg) ana kapasitenin içinde kalsa bile uzatma sınırı tek başına yetersizlik nedenidir.

Örnek 4: Bomlu makinede iki kişi ve malzeme

Cephe işinde iki kişi (180 kg), 25 kg alet ve 40 kg malzeme: toplam 245 kg. Katalogda Haulotte HA16 RTJ'nin kapasitesi 230 kg olduğundan yük 15 kg aşılır; Genie Z-45 DC (300 kg) 55 kg, Dingli BA16CERT2 (320 kg, 2 kişi) 75 kg pay bırakır. Bomlu sınıfta kapasite 200–455 kg aralığında kaldığı için iki kişi ve malzeme çoğu zaman sınırın hemen altındadır; bu sınıfta yük hesabı seçimin ilk filtresi olur.

Kişi sayısı sınırı kapasiteden nasıl ayrılır?

Kişi sayısı, kapasitenin kişi ağırlığına bölünmesiyle bulunmaz; tabla ölçüsü, korkuluk ve emniyet bağlantı düzeni dikkate alınarak üretici tarafından ayrıca belirlenir. Katalog kayıtlarında Platfon AT5.5 için en çok 1 kişi, Platfon PS-08 için iç mekânda 2, dış mekânda 1 kişi, Zoomlion ZS1212HD için 3 kişi, Platfon PRT18E için 4 kişi geçer. İki sınır birlikte okunmalıdır: PRT18E'de dört kişi (varsayımsal 4 × 90 = 360 kg) 680 kg kapasiteden geriye yalnızca 320 kg bırakır; AT5.5'te tek kişi (90 kg) 250 kg kapasiteden 160 kg bırakır. Tablaya kişi eklemek, alet ve malzeme payından yer almak demektir.

Kaç kişinin tablada gerçekten gerektiğini işin akışı belirler. Malzemeyi yerden hazırlayıp tabla başına tek tur taşımak, ikinci kişiyi tablaya çıkarmaktan çoğu zaman daha az yük yaratır. Acil durumda tablayı yerden indirebilecek bir kişinin hazır bulunması ise acil durum planının konusudur; çerçeve için yüksekte çalışmanın çerçevesi yazısına bakın.

Kapasite yükseklikle artar mı? Katalog haritası

Makaslı sınıf en geniş kapasite aralığına sahiptir, ama kapasite yükseklikle orantılı değildir. Dingli JCPT0607PA 5,6 m çalışma yüksekliğinde 100 kg taşır; Zoomlion ZS1023RT 12 m'de 1.150 kg, Genie GS-3390 12,06 m'de 1.134 kg, Dingli JCPT3225RT 32 m'de 1.000 kg, Dingli JCPT3730HRT 37 m'de 750 kg taşır. Dikey personel yükselticilerde kapasite 113–249 kg ile en dar aralıktadır; örneğin Genie AWP-20S kaydı 159 kg'dır ve 90 kg varsayımıyla tek kişi bile alet ve malzemeye yalnızca 69 kg bırakır. Bomlu sınıflarda da rakamlar makaslıya göre dardır: katalogdaki en yüksek model Zoomlion ZT72J 72,3 m çalışma yüksekliğinde 454 kg kapasite taşır. Yüksek ve yatay erişimli bir iş, kapasiteden ödün vermeyi gerektirebilir; modeller için eklemli platform ve teleskopik platform sayfalarına, yük ağırlıklı işler için makaslı platform sayfasına bakın.

Bazı bomlu modellerde kapasite bom konumuna göre değişebilir; tek rakam yerine kapasite diyagramı verilir. Böyle bir modelde işin yapılacağı konumda geçerli kapasiteyi üreticinin belgesinden okuyun. Makaslı platform seçim rehberi yazısı, kapasiteyi zemin ve ölçü kriterleriyle birlikte sıralar.

Kilogramın ötesinde: tabla ölçüsü, rüzgâr alanı ve aşırı yükleme koruması

Yük ağırlık sınırının içinde kalsa bile tablaya sığmayabilir. Katalog kayıtlarında Platfon PS-08'in tablası 1,65 × 0,76 m, PS-12'nin 2,3 × 1,15 m, PRT14E'nin 2,80 × 1,60 m, PRT18E'nin 3,98 × 1,83 m'dir; PRT18E dört kişiye kadar kayıtlıdır. İki kişi ve uzun profil taşıyacaksanız 0,76 m genişlikli bir tabla kilogram sınırına ulaşılmadan dolar. Yükü korkuluk dışına taşırmak ya da tablaya bağlamak da yer sorununu çözmez; üretici talimatları bu uygulamayı genellikle yasaklar.

Dış mekânda geniş yüzeyli malzeme (panel, cam, tabela) ağırlığından bağımsız olarak rüzgâr yükü yaratır. Kılavuzlarda rüzgâr alanı ve kuvvet sınırları bulunur; panel taşıyacaksanız bu sınırları ve dış mekânda rüzgâr ve hava koşulları yazısındaki mantığı birlikte değerlendirin. Standartlar tipik olarak 12,5 m/s rüzgâr sınırına dayanır; model etiketi esastır.

Yük hesabında sık yapılan hatalar

• Kişiyi yalnızca vücut ağırlığıyla saymak. Emniyet kemeri, kask, ayakkabı ve üzerindeki alet takımı toplamı belirgin biçimde artırır.
• Kişi sayısını kapasiteyi bölerek bulmak. 454 kg kapasite beş kişi demek değildir; kişi sınırı modelde ayrıca kayıtlıdır ve iç/dış mekânda değişebilir.
• Uzatma tablasını ana tabla sanmak. Uzatma sınırı daha düşüktür ve toplamdan bağımsız olarak ayrıca sağlanmalıdır.
• İç mekân kapasitesini dış mekâna uygulamak. JLG ES4046 için kayıtlarda iç mekânda 350 kg, dış mekânda 250 kg geçer; Genie GS-1930 için kişi sınırı 2'den 1'e düşer.
• Yalnız ilk çıkışı hesaplamak. Tabla yukarıdayken iş ilerledikçe ek malzeme taşınıyorsa her turun toplamı ayrıca kontrol edilmelidir.
• Kapasiteyi tam sınıra yerleştirmek. Sınırla birebir eşleşen bir hesap, eklenen son kalemle bozulur.

Teklif için hangi bilgileri yazın?

Bu yazıda fiyat yoktur; bedel kapasite sınıfı, tip ve teslim koşuluna göre değişir ve yazılı teklifle verilir. Kapasite açısından teklifin dayanağı şu bilgilerdir:

• Tablada aynı anda çalışacak kişi sayısı ve koruyucu donanımla ağırlıkları
• Alet listesi ve toplam ağırlığı
• Taşınacak malzemenin türü, tek parça ağırlığı ve boyutu (özellikle geniş yüzeyli parçalar)
• Uzatma tablasında çalışılıp çalışılmayacağı ve orada bulunacak kişi ile yük
• İç ya da dış mekân ve gereken çalışma yüksekliği
• Kullanım süresi (kiralama ya da satın alma) ve şehir

Bu bilgileri iletişim sayfasından ya da WhatsApp ile iletebilirsiniz; kapasite uygunluğu model etiketi ve yazılı teklifle doğrulanır.

Sık sorulan sorular

Manlift platform kapasitesi neleri kapsar?

Platform kapasitesi, tablada aynı anda bulunan kişilerin, koruyucu donanımlarının, aletlerin, malzemenin ve sarf ürünlerin toplam ağırlığının üst sınırıdır. Model etiketindeki kaldırma kapasitesi bu toplamla karşılaştırılır. Bunun yanında uzatma tablası kapasitesi ve kişi sayısı ayrı sınırlardır; üçü birlikte sağlanmadıkça model işe uygun sayılmaz.

Uzatma tablasının kapasitesi neden ana tabladan düşüktür?

Uzatma bölümü yükü makinenin merkezinden daha uzağa taşır ve kararlılık hesabını değiştirir; bu nedenle üretici ana tablanın altında ayrı bir sınır belirler. Katalog kayıtlarında Genie GS-1930 için 227 kg ana, 113 kg uzatma; JLG ES1932 için 230 kg ana, 120 kg uzatma kapasitesi geçer. Uzatmada çalışılacaksa bu sınır ayrıca hesaplanmalıdır.

Kapasitesi 227 kg olan platformda iki kişi çalışabilir mi?

Yalnızca kapasiteye bakarak karar verilmez. Kişi sınırı modelde ayrı kayıtlıdır; Genie GS-1930 için iç mekânda 2, dış mekânda 1 kişidir. Toplam yük de hesaplanmalıdır: kişi başı 90 kg varsayımıyla iki kişi 180 kg eder ve geriye yalnızca 47 kg alet ve malzeme payı kalır. Gerçek ağırlıklarla hesap yapın.

Aşırı yükleme koruması varsa yük hesabına gerek kalır mı?

Evet, gerekir. Aşırı yükleme koruması, sınır aşıldığında devreye giren bir son savunmadır; planlama aracı değildir. Hesap işi başlamadan yapılır ve sistem yalnızca hesabın dışına çıkıldığında uyarır ya da hareketi kısıtlar. Korumanın modelde bulunup bulunmadığı ve nasıl çalıştığı üretici belgesinden ve devreye alma kontrolünden doğrulanır.

İç ve dış mekânda platform kapasitesi değişir mi?

Bazı modellerde değişir. Katalog kayıtlarında JLG ES4046 için kaldırma kapasitesi iç mekânda 350 kg, dış mekânda 250 kg olarak geçer; Genie GS-1930 için kişi sayısı iç mekânda 2, dış mekânda 1'dir. Dışarıda çalışacaksanız iç mekân değerlerini kullanmayın; dış mekân değerini model etiketinden ve kılavuzdan doğrulayın.
