Teleskopik Platform Modelleri
112 teleskopik platform modeli, 13,87–72,3 m çalışma yüksekliği; düz bomla uzun yatay erişim gerektiren işler için.
Model listesi
112 model listeleniyor
Haulotte
HT16 RTJ PRO
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği16,1 m
- Platform Yüksekliği14,1 m
- Kapasite250 kg
Dingli
BT16CERT2
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği16,33 m
- Platform Yüksekliği14,33 m
- Kapasite320 kg
Sinoboom
TB14J Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği16,1 m
- Platform Yüksekliği14,1 m
- Kapasite454 kg
Zoomlion
ZT26J
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği28,2 m
- Platform Yüksekliği26,20 m
- Kapasite300 kg
Haulotte
HT23 RTJ PRO
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği22,5 m
- Platform Yüksekliği20,5 m
- Kapasite230 kg
Dingli
BT16CHRT2
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği16,33 m
- Platform Yüksekliği14,33 m
- Kapasite320 kg
Sinoboom
TB18EJ Plus
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği20,4 m
- Platform Yüksekliği18,4 m
- Kapasite454 kg
Zoomlion
ZT42JEH-V
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği44 m
- Platform Yüksekliği—
- Kapasite454 kg
Haulotte
HT28 RTJ PRO
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği27,9 m
- Platform Yüksekliği25,9 m
- Kapasite230 kg
Dingli
BT16CMRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği16,33 m
- Platform Yüksekliği14,33 m
- Kapasite320 kg
Sinoboom
TB18J Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği20,4 m
- Platform Yüksekliği18,4 m
- Kapasite454 kg
Haulotte
HT43 RTJ PRO
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği42,2 m
- Platform Yüksekliği40,2 m
- Kapasite230 kg
Dingli
BT16CRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği16,33 m
- Platform Yüksekliği14,33 m
- Kapasite320 kg
Sinoboom
TB20EJ Plus
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği22 m
- Platform Yüksekliği20 m
- Kapasite454 kg
Dingli
BT18CERT2
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği18,26 m
- Platform Yüksekliği16,26 m
- Kapasite320 kg
Sinoboom
TB20J Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği22 m
- Platform Yüksekliği20 m
- Kapasite454 kg
Genie
S-60 DC
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği20,6 m
- Platform Yüksekliği—
- Kapasite300 kg
Dingli
BT18CHRT2
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği18,26 m
- Platform Yüksekliği16,26 m
- Kapasite320 kg
Sinoboom
TB22JT PLUS
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği24,2 m
- Platform Yüksekliği22,2 m
- Kapasite454 kg
Dingli
BT18CMRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği18,26 m
- Platform Yüksekliği16,26 m
- Kapasite320 kg
Sinoboom
TB22EJ Plus
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği24,5 m
- Platform Yüksekliği22,5 m
- Kapasite454 kg
Dingli
BT18CRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği18,26 m
- Platform Yüksekliği16,26 m
- Kapasite320 kg
Sinoboom
TB22J Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği24,5 m
- Platform Yüksekliği22,5 m
- Kapasite454 kg
Dingli
BT20CERT2
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği20,23 m
- Platform Yüksekliği18,23 m
- Kapasite320 kg
Sinoboom
TB26EJ Plus
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği28,3 m
- Platform Yüksekliği26,3 m
- Kapasite454 kg
Dingli
BT20CHRT2
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği20,23 m
- Platform Yüksekliği18,23 m
- Kapasite320 kg
Sinoboom
TB26J Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği28,3 m
- Platform Yüksekliği26,3 m
- Kapasite454 kg
Dingli
BT20CMRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği20,23 m
- Platform Yüksekliği18,23 m
- Kapasite320 kg
Sinoboom
TB28EJ Plus
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği29,6 m
- Platform Yüksekliği27,6 m
- Kapasite454 kg
Dingli
BT20CRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği20,23 m
- Platform Yüksekliği18,23 m
- Kapasite320 kg
Sinoboom
TB28J Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği29,6 m
- Platform Yüksekliği27,6 m
- Kapasite454 kg
Dingli
BT22CERT2
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği22,22 m
- Platform Yüksekliği20,22 m
- Kapasite320 kg
Sinoboom
TB32EJN Plus
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği34,3 m
- Platform Yüksekliği32,3 m
- Kapasite454 kg
Dingli
BT22CHRT2
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği22,22 m
- Platform Yüksekliği20,22 m
- Kapasite320 kg
Sinoboom
TB32JN Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği34,3 m
- Platform Yüksekliği32,3 m
- Kapasite454 kg
Genie
S-85 XC E
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği27,91 m
- Platform Yüksekliği—
- Kapasite300 kg
Dingli
BT22CMRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği22,22 m
- Platform Yüksekliği20,22 m
- Kapasite320 kg
Sinoboom
TB39RJ PLUS
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği41,2 m
- Platform Yüksekliği39,2 m
- Kapasite480 kg
Genie
S-85 XC FE
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği27,91 m
- Platform Yüksekliği—
- Kapasite300 kg
Dingli
BT22CRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği22,22 m
- Platform Yüksekliği20,22 m
- Kapasite320 kg
Sinoboom
TB42RJ PLUS
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği43,6 m
- Platform Yüksekliği41,6 m
- Kapasite480 kg
Dingli
BT22ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği22,51 m
- Platform Yüksekliği20,51 m
- Kapasite454 kg
Sinoboom
TB58RJ Plus
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği59,9 m
- Platform Yüksekliği57,9 m
- Kapasite454 kg
Dingli
BT22HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği22,51 m
- Platform Yüksekliği20,51 m
- Kapasite454 kg
JLG
EC600SJ
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği—
- Platform Yüksekliği18,36 m
- Kapasite230 kg
Dingli
BT22RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği22,51 m
- Platform Yüksekliği20,51 m
- Kapasite454 kg
JLG
EC600SJP
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği—
- Platform Yüksekliği18,39 m
- Kapasite230 kg
Dingli
BT24CERT2
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği24,2 m
- Platform Yüksekliği22,20 m
- Kapasite300 kg
Dingli
BT24CHRT2
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği24,2 m
- Platform Yüksekliği22,20 m
- Kapasite300 kg
Dingli
BT24CMRT2
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği24,2 m
- Platform Yüksekliği22,20 m
- Kapasite300 kg
Dingli
BT24ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği24,8 m
- Platform Yüksekliği22,80 m
- Kapasite454 kg
Dingli
BT24HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği24,8 m
- Platform Yüksekliği22,80 m
- Kapasite454 kg
Dingli
BT24RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği24,8 m
- Platform Yüksekliği22,80 m
- Kapasite454 kg
Dingli
BT26ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği26,3 m
- Platform Yüksekliği24,30 m
- Kapasite454 kg
Dingli
BT26HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği26,3 m
- Platform Yüksekliği24,30 m
- Kapasite454 kg
Dingli
BT26RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği26,3 m
- Platform Yüksekliği24,30 m
- Kapasite454 kg
Dingli
BT28ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği28,6 m
- Platform Yüksekliği26,60 m
- Kapasite454 kg
Dingli
BT28HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği28,6 m
- Platform Yüksekliği26,60 m
- Kapasite454 kg
Dingli
BT28RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği28,6 m
- Platform Yüksekliği26,60 m
- Kapasite454 kg
Dingli
BT30ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği30,2 m
- Platform Yüksekliği28,20 m
- Kapasite300 kg
Dingli
BT30HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği30,2 m
- Platform Yüksekliği28,20 m
- Kapasite300 kg
Dingli
BT30RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği30,2 m
- Platform Yüksekliği28,20 m
- Kapasite300 kg
Dingli
BT34ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği34,14 m
- Platform Yüksekliği32,14 m
- Kapasite300 kg
Dingli
BT34HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği34,14 m
- Platform Yüksekliği32,14 m
- Kapasite300 kg
Dingli
BT34RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği34,14 m
- Platform Yüksekliği32,14 m
- Kapasite300 kg
Dingli
BT36ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği36,23 m
- Platform Yüksekliği34,23 m
- Kapasite300 kg
Dingli
BT36HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği36,23 m
- Platform Yüksekliği34,23 m
- Kapasite300 kg
Dingli
BT36RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği36,23 m
- Platform Yüksekliği34,23 m
- Kapasite300 kg
Dingli
BT41ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği41,54 m
- Platform Yüksekliği39,54 m
- Kapasite300 kg
Dingli
BT41HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği41,54 m
- Platform Yüksekliği39,54 m
- Kapasite300 kg
Dingli
BT41RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği41,54 m
- Platform Yüksekliği39,54 m
- Kapasite300 kg
Dingli
BT44ERT
Teleskopik Platform (Elektrikli)
- Çalışma Yüksekliği44,44 m
- Platform Yüksekliği42,44 m
- Kapasite300 kg
Dingli
BT44HRT
Teleskopik Platform (Hibrit)
- Çalışma Yüksekliği44,44 m
- Platform Yüksekliği42,44 m
- Kapasite300 kg
Dingli
BT44RT
Teleskopik Platform (Dizel)
- Çalışma Yüksekliği44,44 m
- Platform Yüksekliği42,44 m
- Kapasite300 kg
Bu filtrelere uyan model bulunamadı. Filtreleri temizleyin veya teklif isteyin.
Doğru modeli birlikte daraltalım
Çalışma yüksekliği, zemin ve kullanım şehrini yazın.

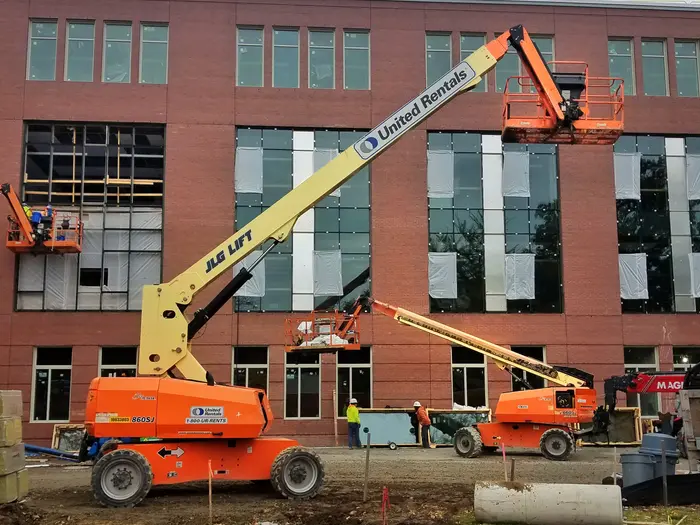

Teklif AlWhatsApp ile yazınTeleskopik platform nedir ve düz bom nasıl çalışır?
Teleskopik platformun bomu, birbirinin içine geçen kesitlerden oluşur. Hidrolik silindirler kesitleri dışarı iterek bomu uzatır; bom yükselirken ve uzarken tek bir hat boyunca ilerler. Bomun ucundaki sepet hedefe doğrudan yaklaşır. Bom, gövdenin üzerindeki döner tabla sayesinde genellikle sağa sola çevrilir; böylece makineyi yerinden oynatmadan geniş bir alan taranabilir.
Bu yapının iki sonucu vardır. Birincisi yatay erişimdir: katalogdaki teleskopik modellerde yatay erişim, Genie S-40 HF için 8,81 m, Genie SX-135 XC için 27,43 m olarak kayıtlıdır. İkincisi sınırdır: bom düz uzadığı için bir engelin üstünden aşıp öbür tarafa inmek, yani up-and-over hareketi, düz bomun işi değildir. Bu hareket mafsallı bir bomu gerektirir.
Teleskopik ve eklemli bom karşılaştırması
| Ölçüt | Teleskopik (düz bom) | Eklemli bom |
|---|---|---|
| Bom hareketi | Kesitler iç içe uzar; bom tek hat boyunca yükselir ve uzar | Mafsallı kollar katlanır; bom yukarı, aşağı ve yana dönerek yön değiştirir |
| Yatay erişim | Aynı yükseklik sınıfında genellikle daha uzun | Aynı yükseklikte genellikle daha kısa |
| Engelin üstünden aşma (up-and-over) | Yok; bom engelin ardına inemez | Var; bom engelin üstünden aşıp öbür tarafa uzanabilir |
| Hedefe yaklaşma | Makine ile hedef arasında açık bir hat gerekir | Bom kıvrılarak saçak, kiriş ve boru hattının çevresinden yol bulur |
| Tipik iş | Geniş ve açık cepheler, çelik montaj, köprü kenarı, büyük hangarlar | Çıkıntılı cepheler, boru hatlı tesisler, çatı kenarı, ağaç ve engelli alanlar |
Farkı Dingli'nin katalogdaki iki serisi somutlaştırır: BA44ERT eklemli 44,06 m çalışma yüksekliğinde 22,97 m yatay erişim verir, BT44ERT teleskopik 44,44 m yükseklikte 25,6 m yatay erişime sahiptir. Ayrıntılı karşılaştırma için eklemli ve teleskopik platform farkı yazısına, eklemli seçenekler için eklemli platform modelleri sayfasına bakın.
Teleskopik mi eklemli mi? Senaryo karar tablosu
| Saha senaryosu | İlk tercih | Gerekçe ve dikkat |
|---|---|---|
| Düz bir cephe boyunca şeritler halinde çalışma; önde engel yok | Teleskopik | Tek konumdan geniş bir yüzey taranır, makine az taşınır. Zemin ve rüzgâr kontrolü şarttır. |
| Cephenin önünde çıkıntı, saçak, kanal veya boru hattı var | Eklemli | Bom engelin üstünden aşıp tekrar iner. Düz bom bu hatta takılır. |
| Çelik hangarda kirişler arasında uzak noktalara erişim | Teleskopik veya eklemli | Hat açıksa düz bom hızlıdır; kiriş ve makaslar yoldaysa eklemli gerekir. Karar çalışma diyagramına göre verilir. |
| Köprü kenarından güverte altına inme | Çoğunlukla eklemli | Güverte kenarından aşıp altına inmek gerekir. Aşağı yönde erişim değeri ayrıca doğrulanmalıdır. |
| Yalnızca dikey çalışma, yatay erişim gerekmiyor | Makaslı | Geniş tabla ve yüksek kapasite için makaslı platform modelleri daha uygun olabilir. |
| Kapalı hangar veya büyük tesiste geniş, düz zemin | Elektrikli teleskopik veya eklemli | Egzoz sorunu olmaz; zemin yükü, kapı ve geçiş ölçüsü doğrulanır. |
Teleskopik platform kaç metreye çıkar? Yükseklik bantları
Katalogdaki 112 teleskopik modelin 90'ında çalışma yüksekliği kayıtlıdır ve aralık 13,87–72,3 m'dir. Kalan 22 modelin (tamamı JLG) üretici belgesinde yalnızca platform yüksekliği yer alır; platform yükseklikleri 12,19 m ile 56,56 m arasındadır. Bu modelleri aşağıdaki bantlara yerleştirmiyoruz, çünkü çalışma yüksekliğini tahmin etmek yerine belgedeki değeri esas alıyoruz.
| Çalışma yüksekliği | Model adedi | Katalogdan örnekler |
|---|---|---|
| 12–16 m | 4 | Genie S-40 HF, Genie S-40 XC, Genie S-45 XC, Genie S-45 HF |
| 16–25 m | 41 | Haulotte HT16 RTJ PRO, Sinoboom TB14J Plus, Dingli BT16CRT2, Dingli BT16CMRT2 |
| 25 m üzeri | 45 | Dingli BT26RT, Dingli BT26ERT, Dingli BT26HRT, Genie S-80 J |
Alt uçta Haulotte HT16 RTJ PRO 16,1 m çalışma yüksekliği, 14,1 m platform yüksekliği ve 13 m yatay erişim bildirir. Üst uçta Zoomlion ZT72J 72,3 m, Sinoboom TB58RJ Plus 59,9 m ve Genie SX-180 56,86 m ile öne çıkar. Çalışma yüksekliği, platform yüksekliğinin yaklaşık 2 m üstündedir; farkın nedeni operatörün uzanma payıdır (çalışma yüksekliği ile platform yüksekliği farkı).
Yükseklik tek başına yeterli ölçüt değildir. Sinoboom TB58RJ Plus 59,9 m çalışma yüksekliğinde 21,01 m yatay erişim sağlarken Dingli BT30RT 30,2 m yükseklikte 23 m erişime sahiptir. Yükseklik ve yatay erişim ikisi de kayıtlı olan 88 modelde yatay erişim, çalışma yüksekliğinin yaklaşık %35'i ile %85'i arasında kalır. En yüksek model bu yüzden en uzağa uzanan model değildir.
| Model | Tip | Güç | Çalışma yüksekliği | Kapasite |
|---|---|---|---|---|
| Zoomlion ZT72J | Teleskopik Platform | Hibrit | 72,3 m | 454 kg |
| Sinoboom TB58RJ Plus | Teleskopik Platform | Dizel | 59,9 m | 454 kg |
| Genie SX-180 | Teleskopik Platform | — | 56,86 m | 340 kg |
| Genie SX-150 | Teleskopik Platform | — | 48,33 m | 340 kg |
| Dingli BT44ERT | Teleskopik Platform | Elektrikli | 44,44 m | 300 kg |
| Dingli BT44HRT | Teleskopik Platform | Hibrit | 44,44 m | 300 kg |
| Dingli BT44RT | Teleskopik Platform | Dizel | 44,44 m | 300 kg |
| Zoomlion ZT42JEH-V | Teleskopik Platform | Hibrit | 44 m | 454 kg |
Dizel, hibrit ve elektrikli teleskopik platformlar
Katalogdaki 112 teleskopik modelin 52'si dizel, 24'ü elektrikli, 20'si hibrittir; 16 modelde güç tipi üretici belgesinde belirtilmemiştir. Dağılımda dizel öndedir, çünkü teleskopik platform en çok açık alanda, geniş sahada ve zorlu zeminde kullanılır. Dizel motor akü şarjına bağlı kalmadan çalışır; buna karşılık egzoz ve gürültü nedeniyle kapalı alana girmez.
Elektrikli ve hibrit sürümler iç mekâna, gürültü ve egzoz sınırı olan sahalara yöneliktir. Hibrit modellerde elektrik tahriki ikinci bir güç kaynağıyla birleşir; akünün ne kadar süre, motorun ne zaman devreye girdiği modele göre değişir ve üretici belgesinde doğrulanmalıdır. Güç kaynağı karşılaştırması için elektrikli manlift sayfasına, batarya ve şarj düzeni için akülü manlift sayfasına bakın.
| Model | Güç tipi | Çalışma yüksekliği | Kapasite | Ağırlık |
|---|---|---|---|---|
| BT16CRT2 | Dizel | 16,33 m | 320 kg | 6.700 kg |
| BT16CERT2 | Elektrikli | 16,33 m | 320 kg | 7.150 kg |
| BT16CHRT2 | Hibrit | 16,33 m | 320 kg | 7.150 kg |
| BT44RT | Dizel | 44,44 m | 300 kg | 22.500 kg |
| BT44ERT | Elektrikli | 44,44 m | 300 kg | 22.700 kg |
| BT44HRT | Hibrit | 44,44 m | 300 kg | 23.000 kg |
Tablo, aynı yükseklik ve kapasitenin üç güç tipiyle sunulduğunu gösterir. Elektrikli ve hibrit sürümler dizel muadilinden daha ağırdır; bu fark zemin yükü ve nakliye planına yansır. Sinoboom aynı eğilimi gösterir: TB26EJ Plus (elektrikli) 18.100 kg, TB26J Plus (dizel) 17.000 kg olarak kayıtlıdır. Dingli serilerinin tamamı için Dingli manlift modelleri sayfasına bakabilirsiniz.
Kapasite: 230–480 kg bandı sahada ne anlama gelir?
Kapasitesi kayıtlı 106 teleskopik modelden 39'u 454 kg, 34'ü 300 kg, 16'sı 320 kg kapasitelidir. En yüksek değer 480 kg ile Sinoboom TB39RJ PLUS ve TB42RJ PLUS modellerindedir; en düşük değer 230 kg'dır. Kapasite platformdaki kişileri, el aletlerini ve malzemeyi birlikte kapsar. Örneğin 300 kg'lık bir platformda 90 kg'lık iki kişi ve 120 kg ekipman sınırın tamamını kullanır.
İzin verilen yük bom konumuna göre değişebilir; bazı üreticilerde bom uzadıkça düşen yük bölgeleri çalışma diyagramında ayrıca gösterilir. Bu yüzden kapasiteyi katalogdaki tek sayı olarak okumak yerine kullanacağınız en uzak noktadaki değeri sorun. Makine ağırlığı da kapasiteyle birlikte okunmalıdır: ağırlığı kayıtlı 65 modelde makine, Dingli BT16CRT2 için 6.700 kg, Sinoboom TB58RJ Plus için 27.600 kg'dır. Yük hesabı için platform kapasitesi ve yük hesabı yazısını kullanabilirsiniz.
| Model | Tip | Güç | Çalışma yüksekliği | Kapasite |
|---|---|---|---|---|
| Sinoboom TB42RJ PLUS | Teleskopik Platform | Dizel | 43,6 m | 480 kg |
| Sinoboom TB39RJ PLUS | Teleskopik Platform | Dizel | 41,2 m | 480 kg |
| Zoomlion ZT72J | Teleskopik Platform | Hibrit | 72,3 m | 454 kg |
| Sinoboom TB58RJ Plus | Teleskopik Platform | Dizel | 59,9 m | 454 kg |
| Zoomlion ZT42JEH-V | Teleskopik Platform | Hibrit | 44 m | 454 kg |
| Sinoboom TB32EJN Plus | Teleskopik Platform | Elektrikli | 34,3 m | 454 kg |
| Sinoboom TB32JN Plus | Teleskopik Platform | Dizel | 34,3 m | 454 kg |
| Sinoboom TB28EJ Plus | Teleskopik Platform | Elektrikli | 29,6 m | 454 kg |
Çalışma diyagramı nasıl okunur?
Çalışma diyagramı (erişim zarfı), bomun hangi yükseklik ve yatay mesafe birleşimlerine ulaşabildiğini gösteren grafiktir. Katalogdaki çalışma yüksekliği ve yatay erişim, bu zarfın uç noktalarıdır ve ikisi aynı anda geçerli değildir. Bu nedenle teklif isterken iki ayrı sayı yerine bir koordinat tarif etmeniz gerekir.
- Makinenin duracağı noktayı belirleyinDüz ve taşıma kapasitesi yeterli bir nokta seçin; makine ile hedef arasındaki yatay mesafeyi ölçün.
- Hedefin yüksekliğini yazınÇalışılacak noktanın yerden yüksekliği, makinenin çalışma yüksekliğine eşit ya da altında olmalıdır. Platform yüksekliği bunun yaklaşık 2 m altındadır.
- İki ölçüyü diyagramda kesiştirinYükseklik ile yatay mesafenin kesiştiği nokta zarfın içinde kalmalıdır. Sınıra yakın noktalarda emniyet payı bırakın.
- Hattaki engelleri işaretleyinKiriş, çatı kenarı, saçak veya boru hattı bomun geçeceği çizgiyi kesiyorsa düz bom bunu aşamaz.
- Yükü ve rüzgârı kontrol edinO noktadaki izin verilen yüke kişi, alet ve malzemeyi sığdırın. Platforma panel ya da tabela eklenecekse rüzgâr yüzeyi artar.
Maksimum yükseklik ile maksimum erişim birlikte kullanılamaz
Hedefiniz 24 m yükseklikte ve makineden 18 m uzaktaysa, 26 m çalışma yüksekliği ve 20 m yatay erişim değerleri veren bir model otomatik olarak yeterli değildir. Diyagramda 18 m yatay mesafede ulaşılabilen yüksekliğe bakmanız gerekir.
Teleskopik platform nerede kullanılır?
| Kullanım | Neden teleskopik | Sahada dikkat edilecek nokta |
|---|---|---|
| Dış cephe boya, kaplama ve bakım | Geniş yüzeyde makineyi az taşıyarak yan yana şeritler halinde çalışılır | Saçak, çıkma veya balkon önde ise bom hattı kesilir; rüzgâr sınırı ve zemin eğimi kontrol edilir |
| Çelik konstrüksiyon ve hangar montajı | Yüksek ve uzak kirişlere doğrudan erişim | Parça taşımak için platform değil vinç ya da forklift planlanır; kapasite kişi ve alet içindir |
| Köprü ve viyadük bakımı | Kenardan uzanan uzun yatay erişim | Güverte altına inmek gerekiyorsa eklemli bom ve aşağı erişim ayrıca sorulur |
| Enerji hatları ve trafo sahaları çevresi | Geniş sahada uzak noktalara erişim | Gerilimli hatlara yaklaşma kuralı kurumun prosedürü ve İSG uzmanının talimatıyla belirlenir; makine yalıtımlı kabul edilmemelidir |
| Büyük sanayi parseli, liman ve tersane | Uzun mesafeli konum değiştirme ve geniş saha | Dizel güç ve arazi lastiği; saha içi yol ve zemin durumu |
Dış cephe işlerinde bomlu platform seçimi için dış cephe ve sepetli platform yazısı, bomlu platformların genel tanımı için sepetli platform çeşitleri yazısı yol göstericidir. Tüm bomlu modelleri tek listede görmek isterseniz sepetli platform sayfasına bakın.
Zemin, rüzgâr ve denge: sahada ne kontrol edilir?
Teleskopik platformun devrilme sınırı bom uzadıkça daralır. Makine ağırlığı yüksek olsa da yük, tekerleklerin altındaki küçük alanlara iner. Bu yüzden zemin, eğim ve rüzgâr birlikte değerlendirilir.
Zemin ve eğim
- Zemin taşıma kapasitesi: Katalogda 6.700–27.600 kg aralığında kayıtlı makine ağırlığı tekerlek altında yoğunlaşır. Dolgu, yeni asfalt, rögar kapağı, kanal ve yeraltı boşlukları üzerinde çalışmadan önce zemin etüdü ya da saha sorumlusunun onayı gerekir.
- Eğim: Tırmanma eğimi katalogda çok az modelde kayıtlıdır; Zoomlion ZT26J için %45 verilmiştir. Tırmanma eğimi bomun kapalı olduğu sürüş yeteneğidir; platform yükselmişken izin verilen eğim çok daha düşüktür ve üretici belgesinde ayrıca yazılıdır.
- Eğim sensörü: Modele bağlı olarak sınır aşıldığında uyarı verir ya da bom hareketini kısıtlar. Sensörün çalıştığı gün başında doğrulanmalıdır.
- Yük yayma: Zayıf zeminde yükü yayan levha kullanımı sahanın prosedürüne ve üretici talimatına göre belirlenir.
Rüzgâr
Dış mekân kullanım için standartlar tipik olarak 12,5 m/s (Beaufort 6) rüzgâr sınırına dayanır; kesin değer modelin etiketinde ve kullanım kılavuzunda yazılıdır. Bom uzadıkça ve platform yüzeyi genişledikçe rüzgâr yükü artar. Platforma geniş panel, branda veya tabela taşımak rüzgâr yüzeyini büyütür ve izin verilen rüzgâr hızını düşürebilir. Yağmur, don ve zemin koşulları için dış mekânda rüzgâr ve hava koşulları yazısına bakın.
Rüzgâr kararı çalışma yüksekliğinde verilir
Yüksekte rüzgâr yerdekinden şiddetli olabilir. Ölçüm yeri, durdurma kriteri ve işi kimin durduracağı işe başlamadan yazılı olarak belirlenmelidir.
Arazi koşulları: 4x4, paletli ve engebeli zemin
Katalog etiketlerine göre teleskopik modellerin 70'i dış mekân, 48'i engebeli arazi, 43'ü iç mekân kullanımı için işaretlidir; bir model birden fazla etiket taşıyabilir. Engebeli arazi için 4 çeker (4x4) tahrik önemli bir ölçüttür, ancak bu bilgi katalogda yalnızca birkaç modelde kayıtlıdır (Zoomlion ZT26J 4 çeker olarak verilmiştir). Diğer modellerde tahrik düzenini üretici belgesinden doğrulatın.
Zemin çok yumuşak, çamurlu veya eğimliyse lastikli şasi yerine paletli şasi düşünülür. Katalogda dört paletli teleskopik model vardır: Genie S-65 TraX, Genie S-80 J TraX, JLG 460SJC ve JLG 660SJC. Paletli çözümün avantaj ve sınırları için paletli platform sayfasına ve engebeli ve hassas zeminde paletli platform yazısına bakın.
Taşıma ve saha erişimi: makine çalışma noktasına ulaşabilir mi?
Teleskopik platformlar ağır ve uzundur. Ağırlığı kayıtlı 40 m üzeri modellerin tamamı 21.000 kg'ın üzerindedir; Dingli BT44RT 22.500 kg olarak kayıtlıdır. Bu sınıfta makine genellikle düşük yataklı (lowboy) bir treylerle taşınır; indirme noktası, rampa ve güzergâh ayrıca planlanır. Bu sayfada kapalı uzunluk, genişlik ve yükseklik sütunu yoktur: bu değerler katalogda çoğu modelde kayıtlı değildir ve teklif aşamasında üretici belgesinden istenip nakliye firmasına iletilir.
- Güzergâhı çıkarınYol genişliği, köprü ve alt geçit yüksekliği, enerji hattı geçişleri ile sahaya giriş kapısını kontrol edin.
- İndirme noktasını belirleyinTreylerden güvenle inebileceği düz ve sert bir zemin seçin; vinç gerekip gerekmediğini önceden netleştirin.
- Çalışma noktasına giden yolu ölçünEn dar kapı, eşik, rampa eğimi ve dönüş alanını ölçüp makinenin ölçüleriyle karşılaştırın.
- Çalışma alanını hazırlayınZemini, çevre emniyetini ve yer gözcüsünü işe başlamadan hazır edin.
- Teslim ve ilk kullanım bilgilendirmesini yapınOperatörün makineyi tanıması için ilk kullanım öncesi bilgilendirme planlayın.
Ölçüleri sahada nasıl toplayacağınız için sahayı doğru okumak, teslimat ölçüleri için teslimatta kapı, rampa ve dönüş ölçüleri, süreç için seçimden kullanıma iş akışı yazılarına bakabilirsiniz.
| Model | Tip | Güç | Çalışma yüksekliği | Kapasite |
|---|---|---|---|---|
| Dingli BT16CERT2 | Teleskopik Platform | Elektrikli | 16,33 m | 320 kg |
| Dingli BT16CHRT2 | Teleskopik Platform | Hibrit | 16,33 m | 320 kg |
| Dingli BT16CMRT2 | Teleskopik Platform | Dizel | 16,33 m | 320 kg |
| Dingli BT16CRT2 | Teleskopik Platform | Dizel | 16,33 m | 320 kg |
| Dingli BT18CERT2 | Teleskopik Platform | Elektrikli | 18,26 m | 320 kg |
| Dingli BT18CHRT2 | Teleskopik Platform | Hibrit | 18,26 m | 320 kg |
| Dingli BT18CMRT2 | Teleskopik Platform | Dizel | 18,26 m | 320 kg |
| Dingli BT18CRT2 | Teleskopik Platform | Dizel | 18,26 m | 320 kg |
Teleskopik platformda güvenlik ve yasal çerçeve
Teleskopik platformlar TS EN 280 ve ISO 18893 kapsamındadır; uzun bomlarda rüzgâr ve devrilme sınırları model etiketi ve kılavuza göre izlenir. İşyerinde 6331 sayılı Kanun geçerlidir; kontrol aralıkları ve operatör belgesi için İSG uzmanınıza danışın.
- Operatör, üretici talimatına göre eğitim almış ve işveren tarafından yetkilendirilmiş olmalıdır; çerçeve için operatör belgesi ve eğitim yazısına bakın.
- Her vardiya başında kontrol listesi uygulanır; hidrolik sızıntı, kumanda ve acil durum sistemleri denenir (günlük kontrol listesi).
- Platformdaki kişilerin koşum ve bağlantı donanımını kullanma kuralı üretici talimatı ve işletme prosedürüne göre belirlenir.
- Bomun altındaki ve çevresindeki alan kapatılır; yer gözcüsü ve haberleşme yöntemi önceden belirlenir.
- Yerden kumanda ve acil indirme yöntemi iş başlamadan denenir ve ekip bunu bilir.
- Platformdan çıkıp başka bir yapıya geçmek, üretici ve işletme prosedürü izin vermedikçe yapılmaz.
Ekipman, operatör, saha trafiği ve acil durum koordinasyonunu birlikte ele alan çerçeve için yüksekte çalışmanın çerçevesi yazısına bakın.
Teleskopik platform fiyatını ne belirler?
Teleskopik modellerde bedel yazılı teklifte netleşir. Yükseklik ve yatay erişim, güç tipi, marka, kur ve nakliye koşulları bedeli belirler. Aşağıdaki kalemler aynı yükseklik sınıfında bile teklifleri birbirinden ayırır.
- Çalışma yüksekliği ve yatay erişim: Bom uzadıkça yapı, karşı ağırlık ve şasi büyür; bu yalnızca makine bedelini değil nakliye ve zemin gereksinimini de etkiler.
- Güç tipi: Dizel, elektrikli ve hibrit sürümler farklı tahrik ve enerji sistemleri taşır; akülü sürümlerde şarj altyapısı ayrı bir kalemdir.
- Marka ve seri: Servis ve yedek parça erişimi markaya göre değişir (manlift markaları).
- Donanım: Jib, platform uzatması, paletli ya da 4 çeker şasi gibi seçenekler teklifi değiştirir.
- Yeni ya da ikinci el: İkinci elde çalışma saati, bakım geçmişi ve kontrol kayıtları belirleyicidir (ikinci el manlift kontrolü).
- Satın alma ya da kiralama: Kiralamada süre, gidiş-dönüş nakliye ve yakıt ya da şarj kalemleri hesaba girer (kiralama mı satın alma mı).
- Kur, KDV ve nakliye: Ağır bir makinenin nakliyesi teklifte ayrı bir kalem olabilir.
Fiyatı etkileyen kalemlerin genel çerçevesi için manlift fiyatları neye göre belirlenir yazısına, tüm kategorilerdeki modeller için manlift fiyatları ve modelleri sayfasına bakabilirsiniz.
Teklif için hangi bilgileri yazmalısınız?
- Çalışılacak en yüksek nokta ve makineden o noktaya yatay mesafe
- İç mekân ya da dış mekân; şehir ve saha adresi
- Zemin türü, eğim ve varsa zayıf zemin noktaları
- Sepette çalışacak kişi sayısı ile alet ve malzeme yükü
- Güç tipi tercihi ya da kısıtı: gürültü, egzoz, şarj imkânı
- Makinenin geçeceği en dar kapı, rampa ya da yol ölçüsü
- Kullanım süresi: günlük, haftalık veya satın alma
Bu bilgilerle iletişim sayfasından teklif isteyebilir ya da WhatsApp ile yazabilirsiniz; çalışma yüksekliği, zemin ve kullanım şehrini yazmanız yeterlidir.
Teleskopik platform seçiminde yaygın hatalar
| Hata | Sonucu | Nasıl önlenir |
|---|---|---|
| Yalnızca maksimum çalışma yüksekliğine bakmak | Hedefe yükseklik yeter, yatay erişim yetmez | Yükseklik ve yatay mesafeyi çalışma diyagramında birlikte kontrol edin |
| Düz bomu engelin üstünden aşırtmayı beklemek | Bom hattı kirişe, saçağa veya boru hattına takılır | Hattaki engelleri işaretleyin; gerekiyorsa eklemli platform seçin |
| Kapasiteyi yalnızca kişi sayısıyla hesaplamak | El aleti ve malzeme ağırlığı sınırı aşar | Kişi, alet ve malzeme toplamını yazın; en uzak noktadaki kapasiteyi sorun |
| Makine ağırlığını zemin için hesaba katmamak | Tekerlek altında çökme veya kapak ve kanalda göçme | Zemin kontrolü ve uygun yük yayma önlemi |
| Dizel makineyi kapalı alana sokmak | Egzoz ve gürültü nedeniyle iş durur | İç mekân için elektrikli ya da hibrit model isteyin |
| Nakliye ve giriş güzergâhını sona bırakmak | Makine kapıdan, köprüden veya yoldan geçemez | Güzergâh ölçülerini teklif aşamasında paylaşın |
| Rüzgâr sınırını işe başladıktan sonra düşünmek | İş sık sık durur ya da riskli sürer | Model etiketindeki sınırı ve durdurma kriterini önceden belirleyin |
İlgili sayfalar
- Eklemli platform modelleriUp-and-over ve engel çevresinde çalışma için mafsallı bomlu seçenekler.
- Paletli platform modelleriYumuşak ve engebeli zeminde paletli teleskopik ve eklemli modeller.
- Genie manlift modelleriS ve SX serisi teleskopik platformlar.
- JLG manlift modelleriKatalogdaki 22 JLG teleskopik platformu burada bulunur.
- Manlift nedir?Teleskopik platformun diğer türlerle farkını gösteren temel rehber.
Sıkça Sorulan Sorular
Teleskopik platform nedir?
Teleskopik platform, kesitleri iç içe geçen bir bomla personeli yükseğe ve yatayda uzağa taşıyan personel yükselticidir. Bom tek hat boyunca uzadığı için açık ve engelsiz bir erişim hattında uzun menzil sağlar. Katalogdaki 112 modelde çalışma yüksekliği 13,87–72,3 m, kapasite 230–480 kg arasındadır. Platform türlerinin genel çerçevesi için manlift nedir rehberine bakabilirsiniz.
Teleskopik platform kaç metreye kadar çıkar?
Katalogda çalışma yüksekliği kayıtlı 90 modelin aralığı 13,87–72,3 m'dir. En yüksek model Zoomlion ZT72J (72,3 m), ardından Sinoboom TB58RJ Plus (59,9 m) ve Genie SX-180 (56,86 m) gelir. 22 JLG modelinde yalnızca platform yüksekliği kayıtlıdır. Çalışma yüksekliğinin platform yüksekliğinden yaklaşık 2 m fazla olduğunu unutmadan, hedef noktanızın yüksekliğini çalışma yüksekliğiyle karşılaştırın.
Teleskopik ile eklemli platform arasındaki fark nedir?
Teleskopik platformun bomu düz bir hat boyunca uzar; aynı yükseklikte genellikle daha uzun yatay erişim sağlar ama bir engelin üstünden aşıp öbür tarafa inemez. Eklemli platformun bomu mafsallıdır; engelin çevresinden dolaşır ve üstünden aşabilir. Cephenin önünde çıkıntı veya boru hattı varsa eklemli platform mantıklıdır; açık bir hat varsa teleskopik avantajlıdır.
Teleskopik platform fiyatları neye göre değişir?
Fiyat; çalışma yüksekliği ve yatay erişim, güç tipi (dizel, elektrikli, hibrit), marka ve seri, donanım, yeni ya da ikinci el durumu, kur ve nakliye koşullarına göre değişir. Bu sayfada rakam yoktur; bedel, yukarıdaki kalemler netleştikten sonra yazılı teklifle verilir. Teklif için çalışma yüksekliğini, yatay mesafeyi, zemini ve şehri yazmanız yeterlidir; ayrıntı için fiyatı belirleyen faktörler yazısına bakın.
Teleskopik platform kiralanır mı, satın mı alınır?
Kısa süreli ve tek seferlik işlerde kiralama, aynı makineyi yıl boyunca düzenli kullanacaksanız satın alma değerlendirilir. Karar; kullanım süresi, nakliye maliyeti, bakım sorumluluğu ve operatör planına bağlıdır. Satış ve kiralama teklifle görüşülür. Ayrıntılı karşılaştırma için kiralama mı satın alma mı yazısını inceleyebilirsiniz.
Teleskopik platform kapasitesi ne kadardır?
Katalogda kapasitesi kayıtlı modellerde değerler 230 kg ile 480 kg arasındadır; 106 modelin 39'u 454 kg, 34'ü 300 kg kapasitelidir. Kapasite kişiler, aletler ve malzemenin toplamını kapsar. Bazı modellerde izin verilen yük bom uzadıkça değişebilir; bu nedenle en uzak çalışma noktasındaki kapasite çalışma diyagramından doğrulanmalıdır.
Teleskopik platform iç mekânda kullanılabilir mi?
Elektrikli ve hibrit modeller egzoz sorununu azalttığı için iç mekâna uygundur; dizel modeller kapalı alanda çalıştırılmaz. Katalogda 43 teleskopik model iç mekân etiketlidir. Yine de makinenin ağırlığı zemin yükünü, uzunluğu ise kapı ve dönüş ölçüsünü belirler. Bu nedenle iç mekân kararı model belgesine, zemine ve giriş ölçülerine göre verilir.
Dizel, elektrikli ve hibrit teleskopik platform arasında nasıl seçim yapılır?
Açık alan, uzun çalışma süresi ve zorlu zemin için dizel; egzoz ve gürültünün sınırlı olduğu iç mekân için elektrikli; iç ve dış mekânın karıştığı işlerde hibrit değerlendirilir. Elektrikli modellerde şarj altyapısı, hibritte ise iki sistemin bakımı hesaba girer. Karşılaştırma için elektrikli manlift ve akülü manlift sayfalarına bakın.
Teleskopik platform rüzgârda kullanılabilir mi?
Dış mekân kullanımında standartlar tipik olarak 12,5 m/s (Beaufort 6) rüzgâr sınırına dayanır; kesin değer modelin etiketinde ve kullanım kılavuzunda yazılıdır. Bom uzadıkça ve platforma panel ya da tabela eklendikçe rüzgâr yüzeyi büyür. Rüzgâr ölçümü çalışma yüksekliğinde yapılmalı, durdurma kriteri işe başlamadan belirlenmelidir.
Çalışma yüksekliği ile platform yüksekliği aynı şey mi?
Hayır. Platform yüksekliği, sepetin zeminden yüksekliğidir. Çalışma yüksekliği ise operatörün uzanma payı eklenmiş değerdir ve platform yüksekliğinin yaklaşık 2 m üstündedir. Örneğin Dingli BT44RT için çalışma yüksekliği 44,44 m, platform yüksekliği 42,44 m olarak kayıtlıdır. Teklif isterken hedef noktanın gerçek yüksekliğini bildirmeniz yeterlidir.
Teleskopik platform için operatör belgesi gerekir mi?
Teleskopik platformu üretici talimatına göre eğitim almış ve işveren tarafından yetkilendirilmiş operatör kullanır; çalışma risk değerlendirmesine uygun yürütülür. MYK belgesi gerekliliği işin türüne ve güncel mevzuata göre değişir. Gereken belge için İSG uzmanınıza danışın; çerçeve operatör belgesi ve eğitim yazısında.
Teleskopik platform sahaya nasıl taşınır?
Büyük modeller genellikle düşük yataklı treylerle taşınır; ağırlığı kayıtlı 40 m üzeri modellerin tamamı 21.000 kg'ın üzerindedir. Güzergâh, indirme noktası ve çalışma noktasına giden yol önceden ölçülmelidir. Kapalı boyutlar katalogda çoğu modelde kayıtlı olmadığı için üretici belgesinden istenir; ayrıntı için teslimat ölçüleri yazısına bakın.
Son güncelleme: 9 Ekim 2026. Model değerleri bilgilendirme amaçlıdır; nihai uygunluk model etiketi ve yazılı teklifle doğrulanır.
