Engebeli Arazide Paletli Platform Kullanımı

Paletli platform ne zaman gerekir, ne zaman tekerlek yeter?

Paletli platform (paletli manlift), zeminin tekerlekli makineyi taşımadığı ya da zemine iz bırakılmak istenmediği sahalarda gerekir: çim, kum, çakıl, gevşek toprak, çamur ve hafif eğimli şevler. Palet makine ağırlığını daha geniş bir alana yaydığı için batma ve patinaj riski azalır. Düz ve sıkışmış zeminde ise arazi tipi tekerlekli eklemli ya da teleskopik çoğunlukla yeterlidir ve daha hızlı hareket eder.

Katalogdaki 17 paletli model paletli platform sayfasında toplanır. Dağılım: 8 örümcek, 4 teleskopik, 2 eklemli, 2 paletli makaslı ve 1 dikey platform; markalara göre Sinoboom 5, Genie 3, JLG 3, Platfon 3, Zoomlion 2, Haulotte 1 model. Çalışma yüksekliği 5,8 m ile 43 m, kapasite 120 kg ile 450 kg arasındadır ve 17 modelin tamamı engebeli arazi etiketlidir. Platform türlerinin genel resmi için manlift nedir rehberine bakabilirsiniz.

Sekiz örümcek model ayrı bir yazıda ele alındı: örümcek platform kullanım alanları. JLG kayıtlarında çalışma yüksekliği bulunmaz, bu yüzden tabloda platform yüksekliği yazıldı; “—” katalogda belirtilmemiş değer demektir.

Aynı model ailesinde palet neyi değiştirir, neyi değiştirmez?

Üreticiler bazı bom ailelerinin hem tekerlekli hem paletli sürümünü sunar. Katalogdaki ikililer yan yana konunca paletin çalışma zarfını değiştirmediği, değişenin zemin teması, sürüş ve nakliye olduğu görülür.

Bu karşılaştırma katalogdaki değerlere dayanır; paletli sürümün ağırlığı, genişliği ve palet türü ayrıca üretici belgesinden alınmalıdır. Palet türü de seçimin parçasıdır: katalogda standart donanım olarak yalnızca Platfon PSP18 için kauçuk palet belirtilmiştir. Kauçuk palet genellikle sert yüzeye daha az zarar verir, çelik palet ise kaya ve moloz zeminde daha dayanıklıdır; her modelde hangisinin kullanıldığı belgeden doğrulanmalıdır. Aynı bom ailesinin tekerlekli sürümleri teleskopik platform ve eklemli platform sayfalarında, paletli makaslılar ise makaslı platform sayfasında bulunur.

Zemin tipine göre paletli platform seçimi nasıl yapılır?

Zemin türü tek başına karar vermez ama elemeye yarar. Tablo palet avantajını ve her zeminde dikkat edilecek noktayı özetler; sayısal taşıma değeri vermez, çünkü zeminin taşıma kapasitesini saha ölçümü ya da zemin sahibi belirler.

Yağmur, don ve çözülmenin aynı zemini nasıl değiştirdiğini manlift rüzgâr ve hava koşulları yazısında ayrıca ele aldık.

Zemin basıncı nasıl hesaplanır, hangi değere bakılır?

Ortalama zemin basıncı, makine ağırlığının palet temas alanına bölünmesiyle bulunur. Basit bir hesap örneği: Platfon PCS14 paletli makasın ağırlığı katalogda 3.380 kg'dır. İki palet toplam 1,2 m² alana temas ediyor olsaydı basınç yaklaşık 3.380 × 9,81 / 1,2 ≈ 27,6 kPa olurdu. 1,2 m² yalnızca hesabın nasıl yapıldığını göstermek için seçilmiş varsayımdır; gerçek temas alanı üretici belgesindedir.

Bu ortalama değer sürüş ve bekleme için geçerlidir. Platform yükselip bom uzandığında ağırlık merkezi kayar ve basınç palet altında eşit dağılmaz; destek ayaklı modellerde yük ayak plakalarında toplanır. Bu yüzden belgede iki değer arayın: sürüşteki ortalama zemin basıncı ve çalışma konumundaki en yüksek palet ya da ayak yükü. Zeminin izin verilen taşıma değerini ise zemin sahibi, geoteknik mühendis ya da statik sorumlusu verir.

Eğim sınırları: tırmanma, çalışma ve yan eğim

Katalog föylerinde eğimle ilgili üç ayrı sınır vardır ve çoğu zaman birbirine karıştırılır.

• Tırmanma eğimi: makinenin sürüşte çıkabileceği rampa, yüzde olarak verilir. Katalogdaki tekerlekli modellerde %25 (Dingli JCPT1212HD) ile %45 (JLG 450AJ, Zoomlion ZT26J) arasında değerler görülür. Katalogdaki paletli modellerin kayıtlarında bu değer yoktur; üretici belgesinden alınır.
• Çalışma eğimi: platform kalkıkken şasinin izin verilen eğimidir. Tırmanma eğiminden çok daha düşüktür, model etiketinde yazar ve eğim sensörü ya da eğim koruması bu sınırı denetler.
• Yan eğim: rampada enine duruştur. Sürüşte devrilme riski taşır; izin verilen değer ayrıca yazılır.

Pratik kural: rampadan çıkabilen makineyi düz bir yerde kurun, sonra yükseltin. Sahada tek bir eğimli yüzey varsa eğimi ölçerek bildirin; “hafif eğimli” ifadesi teklif için yeterli bilgi değildir. Örümcek modellerde destek ayakları şasiyi seviyelemek için kullanılır, ama ayak boyu ve izin verilen eğim modele bağlıdır. Sahayı ölçülü okumak için sahayı doğru okumak yazısı yardımcı olur.

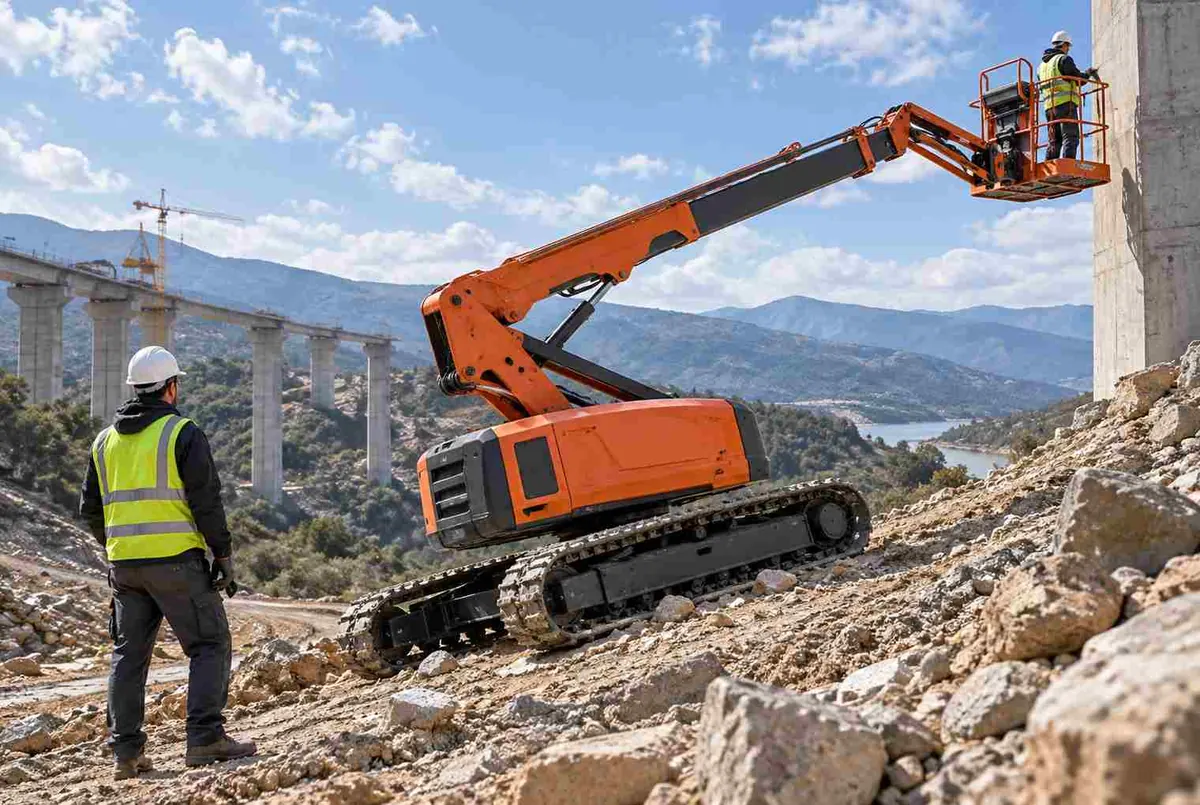

Örnek senaryo: yamaçtaki köprü ayağında 24 m yükseklikte onarım

Saha ölçüleri varsayımsaldır, model değerleri katalogdandır. Taşlı ve eğimli bir yamaçta bir köprü ayağının 24 m yüksekliğindeki bölümü onarılacak. Makine ayağın 14 m yanında, düz sayılabilecek bir sekide duracak; sepette iki çalışan ve alet olacak (toplam yaklaşık 250 kg); yaklaşım yolu çamurlu.

1. Yükseklik elemesi. 24 m için Genie Z-62/40 TraX (20,87 m) ve JLG 660SJC (platform 19,99 m) yetmez; Genie S-80 J TraX (26,51 m) ve örümcek sınıfından 27 m ve üstü modeller adaydır.
2. Yatay erişim. 14 m uzaklık için S-80 J TraX 16,69 m erişim verir. Sinoboom SPA27J'nin 14,2 m'lik erişimi sınırdadır; SPA33HJ'nin 19 m'si daha rahattır. Her ikisinde de maksimum erişimin 24 m yükseklikte de geçerli olup olmadığı diyagramdan doğrulanır.
3. Kapasite. 250 kg için 300 kg kapasiteli S-80 J TraX yeterli pay bırakır; 230 kg'lık SPA27J bırakmaz, 250 kg'lık Sinoboom SPA33HJ ise tam sınırdadır.
4. Zemin ve ağırlık. SPA33HJ 6.500 kg gelir ve yükü ayak plakalarında toplar; S-80 J TraX'in ağırlığı katalogda yoktur, belgeden alınır. Seki zemininin taşıma değeri zemin sahibinden öğrenilmeden kurulum yapılmaz.
5. Eğim ve yaklaşım. Sekiye giden yolun eğimi ölçülür; makinenin tırmanma eğimi, rampanın ölçülmüş değerinden büyük olmalı ve yağmurdan sonra çamurlu yolun taşıma durumu yeniden kontrol edilmelidir.

Bu senaryoda kararı tek bir rakam vermez: yükseklik, yatay erişim, kapasite, zemin ve yaklaşım yolu aynı anda sağlanmalıdır. Kapasite hesabının ayrıntısı için platform kapasitesi ve yük hesabı yazısına bakabilirsiniz.

Paletli platformu sahaya nasıl taşırsınız?

1. Ağırlığı ve ölçüyü öğreninKatalogdaki kayıtlı paletli modellerin gövde ağırlığı 1.175 kg (Haulotte Star 6 CRAWLER) ile 8.500 kg (Sinoboom SPT43HJ) arasındadır. Nakliye ağırlığı belgeden alınır.
2. Yükleme rampasını planlayınRampa açısı, palet-rampa teması ve yükleme sırasında bom ile ayakların konumu üretici talimatına göredir. Tırmanma eğimi, rampaya güvenle çıkılacağının kanıtı değildir.
3. Giriş yolunu kontrol edinKapı genişliği, köprü ve kantar limitleri, dönüş alanı ve çamurlu yaklaşım yolu kontrol edilir. Ayrıntı için teslimat, kapı ve rampa ölçüleri yazısına bakın.
4. İndirme alanını hazırlayınDüz, sıkışmış ve çevresi güvenli bir alan seçin; indirme sırasında palet zemine ilk basan yüzeydir.
5. Bağlama ve geri dönüşTaşıma sırasında bağlama noktaları ve bom ile ayakların konumu kılavuzda belirtilir; iş bitiminde aynı prosedür tersinden uygulanır.

Paletli platform seçiminde hangi varsayımlar yanıltır?

• Paleti zemin incelemesinin yerine koymak. Palet yükü yayar, zemini taşıyıcı yapmaz.
• Sürüş eğimini çalışma eğimi saymak. Rampayı çıkabilmek, rampada yükselebilmek demek değildir.
• Paletli makineyi dar sanmak. Palet gövdeyi genişletebilir; katalogda kapalı genişlik 17 paletli modelden yalnızca Platfon PSP18 için (0,85 m) kayıtlıdır.
• Asfalt ve taş zeminde dönmek. Palet dönüşte yüzeyi ovalar; dönüşleri mümkünse sert olmayan zeminde yapın.
• Hava ile zemin ilişkisini atlamak. Yağmur sonrası ya da don çözülmesinde aynı zemin farklı taşır; keşfi iş günü sabahı da yenileyin.
• Nakliyeyi sona bırakmak. Makine seçildikten sonra yükleme ya da giriş sorunu çıkarsa iş gecikir.

Paletli platform teklifi için hangi saha bilgileri yazılır?

Bu sayfada fiyat listesi yoktur; paletli platformun fiyatı çalışma yüksekliğine, güç tipine, markaya, donanıma, yeni ya da ikinci el durumuna, döviz kuruna ve teslim koşullarına göre değişir, güncel fiyat yalnızca yazılı teklifle verilir. Doğru modeli önerebilmemiz için iletişim sayfasından şunları yazmanız yeterlidir:

• Zemin türü, ıslaklık durumu ve biliniyorsa zemin altı bilgisi
• Ölçülmüş eğim değeri, eğimli yüzeylerin sayısı
• Girişteki en dar geçit ve yaklaşım yolunun durumu
• İş noktasının yerden yüksekliği ve makinenin duracağı yerden yatay uzaklık
• Sepette kaç kişi çalışacak, alet ve malzeme ağırlığı
• Elektrikli ya da dizel tercihi; şarj veya yakıt imkânı
• Çalışma süresi ve şehir; kiralama mı satın alma mı

Katalog değerleri üretici belgelerine dayanır; palet temas alanı, eğim sınırları ve ağırlıklar için nihai uygunluk model etiketi ve yazılı teklifle doğrulanır.

Sık sorulan sorular

Paletli platform her arazide çalışır mı?

Hayır. Palet batma ve patinajı azaltır, ancak zeminin taşıma kapasitesini artırmaz. Gevşek dolgu, hendek kenarı, bodrum çatısı ve zemin altı boşluğu olan alanlarda paletli makine de risklidir. Yükselmeden önce makine etiketteki izin verilen eğim sınırında ve düz bir zeminde olmalı, zemin sahibinden taşıma bilgisi alınmalıdır. Üretici etiketi her koşulda esastır.

Paletli platform ile örümcek platform aynı mı?

Hayır. Örümcek platform paletli bir alt gruptur ve açılır destek ayakları vardır. Katalogdaki 17 paletli modelin 8'i örümcek; 4'ü teleskopik, 2'si eklemli, 2'si paletli makaslı, 1'i dikey platformdur. Örümceklerde dar geçit ön plandadır, paletli makaslıda yalnızca dikey erişim vardır. Ayrıntı için örümcek platform kullanım alanları yazısına bakın.

Paletli platform çimde iz bırakır mı?

Palet, tekerleğe göre daha sığ iz bırakır, ama hiç iz bırakmayacağı anlamına gelmez. Dönüş sırasında palet çimi yırtabilir; destek ayaklı modellerde plakaların altı da iz bırakır. Dönüş sayısını azaltmak, ıslak zeminde çalışmamak ve zemin sahibinden onay almak izi sınırlar. İz bırakmayan palet seçeneği için üretici belgesine bakın.

Paletli platformun kapasitesi ne kadardır?

Katalogdaki 17 paletli modelde kapasite 120 kg ile 450 kg arasındadır. En yüksek değer 450 kg ile Sinoboom SPT38HJ Plus'a, en düşük 120 kg ile Sinoboom SPA27EJ'ye aittir. Platfon PCS14 paletli makası 318 kg, Genie S-65 TraX ve S-80 J TraX 300 kg taşır. Kişi, alet ve malzeme toplamı kapasiteyi aşmamalıdır; hesap için platform kapasitesi ve yük hesabı yazısına bakın.

Paletli makaslı platform eğimde çalışır mı?

Paletli makaslılarda (Platfon PCS08 ve PCS14) sürüşte çıkılabilen eğim ile tabla kalkıkken izin verilen eğim ayrı sınırlardır; tabla yalnızca etiketteki izin verilen eğim sınırı içinde kaldırılabilir. Katalogda bu modeller için eğim değeri kayıtlı değildir, üretici belgesinden istenmelidir. Yamaçta yüksekte çalışma gerekiyorsa şasiyi ayaklarla seviyeleyen örümcek modeller de değerlendirilebilir.
