Örümcek Platform Nerelerde Kullanılır?

Örümcek platform nedir ve neden dar yerlere girebilir?

Örümcek platform (örümcek manlift), paletli dar bir şasiye monte bomlu platformdur; çalışma sırasında açılan destek ayakları (stabilizatörler) makineyi dengeler. Palet ve dar gövde, makinenin kapıdan, avludan ve bahçe geçidinden iş noktasına yaklaşmasını sağlar; ayaklar ise çalışma konumunda geniş bir taban oluşturur. Adı, açık haldeki ayaklarının örümcek bacaklarına benzemesinden gelir.

Katalogdaki 8 modelin 5'i Sinoboom (SPA ve SPT serileri), 2'si Zoomlion (ZX serisi), 1'i Platfon'dur (PSP18). Hepsi aynı zamanda paletli platform sınıfındadır. Aşağıdaki tablo katalogdaki bütün örümcek modellerini gösterir; “—” üretici belgesinde belirtilmemiş değer demektir. Genel liste örümcek platform modelleri sayfasındadır; platform türlerinin genel resmi için manlift nedir rehberine bakabilirsiniz.

Güç tipi 8 modelin 3'ünde belirtilmiştir: Platfon PSP18 ve Zoomlion ZX27AE elektrikli, Zoomlion ZX37T dizeldir; PSP18'in aküsü lityumdur. Kalan beş modelde güç tipi katalogda yoktur, bu yüzden kapalı ya da yarı kapalı kullanım ve vardiya planı söz konusuysa ilk sorulacak şey güç tipidir. Elektrikli seçenekler için akülü manlift sayfasına bakabilirsiniz.

Örümcek platform hangi sahalarda tercih edilir?

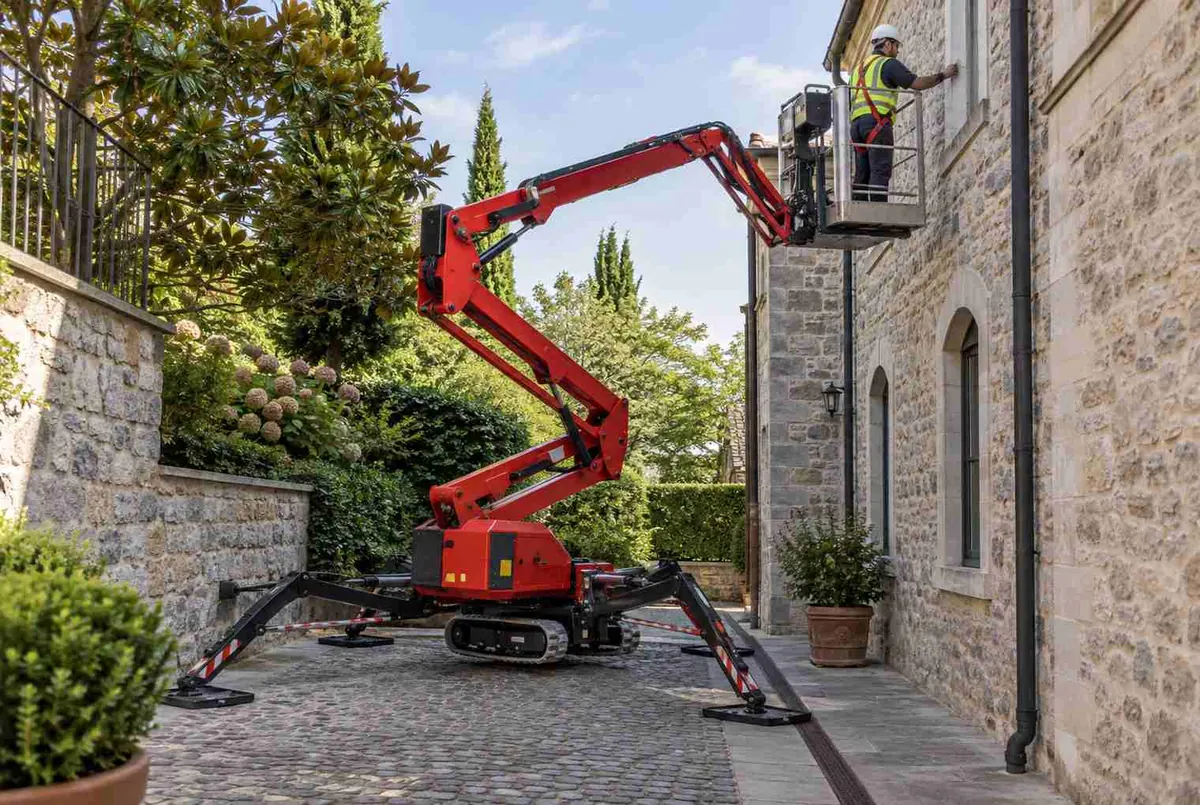

Taş avlu ve eski yapı cepheleri

Taş döşeli avlu, bahçe kapısı ya da dar sokaktan girilen cephe işlerinde büyük tekerlekli bir eklemli çoğu zaman giremez. Palet ve dar kapalı genişlik (Platfon PSP18: 0,85 m) bu geçişi kolaylaştırır. Hassas zeminde asıl soru geçiş değil, ayak plakası altına binen yüktür: taş döşeme ve altındaki dolgu noktasal yükü her zaman taşımaz. Plaka alanını büyütmek ve zemin sahibinin onayını almak gerekebilir.

Bahçeli cepheler ve ağaç arası geçişler

Villa, otel ya da okul bahçesinde cepheye ulaşmak için çim ve bitki arasından geçilir. Palet, tekerlekli makinenin patinaj yapacağı çim ve toprak zeminde iz derinliğini azaltır. Ağaç dalları arasından bom geçirmek için bom yolu önceden planlanmalıdır; 27 m sınıfındaki Sinoboom SPA27J 14,2 m yatay erişim verir. Bitki örtüsünün korunması isteniyorsa ayak plakalarının yeri bitkilerden önce işaretlenmelidir.

Eğimli arazi, şev ve yamaç yapıları

Destek ayakları çoğu modelde bağımsız ayarlanarak şasiyi yatay tutar; bu sayede eğimli bir bahçede ya da şevde makine çalışma konumuna getirilebilir. İzin verilen eğim ve ayaklar arasındaki yükseklik farkı model belgesinde yazar ve sınırlıdır; sahaya fotoğraf yerine ölçülmüş eğim değeri bildirin. Katalogdaki 8 modelin tamamının engebeli arazi etiketi taşıması, tasarımın bu tür sahalara yönelik olduğunu gösterir.

Tesis içi dar geçit ve boru köprüsü altı

Sanayi tesislerinde boru köprüsü altı, makine daireleri arası ve tank sahası geçitleri dar olabilir. Örümcek platform bu geçitlerden girip köprünün kenarından bom uzatabilir. Elektrikli modeller (Platfon PSP18, Zoomlion ZX27AE) egzoz çıkarmadığı için kapalı ya da yarı kapalı alanda daha uygundur; ancak katalogda hiçbir örümcek modele iç mekân etiketi verilmediğinden kapalı kullanım üretici belgesinde doğrulanmalıdır.

Örnek seçim: 20 m yükseklikte taş cephe ve 1 m'lik avlu kapısı

Senaryodaki saha ölçüleri varsayımsaldır, model değerleri katalogdandır. Taş bir binanın avlu tarafındaki cephesinde 20 m yükseklikte onarım yapılacak. Avluya giriş net 1,0 m genişliğinde bir kapıdan, iş noktası makinenin duracağı yerden 11 m yatay uzaklıkta; sepette iki çalışan (yaklaşık 85 kg'lık) ve 40 kg alet olacak.

1. Yükseklik elemesi. Çalışma yüksekliği en az 20 m olmalıdır. Platfon PSP18 (17,7 m) yetmez; 27 m'lik Sinoboom SPA27J ile Zoomlion ZX27AE ve daha yükseği adaydır.
2. Yatay erişim. 11 m uzaklık için yatay erişimi kayıtlı modeller SPA27J (14,2 m) ve Sinoboom SPA33HJ (19 m) olur. ZX27AE'nin yatay erişimi katalogda yoktur, belgeden sorulur. Maksimum değerin 20 m yükseklikte de geçerli olup olmadığı erişim diyagramından doğrulanır.
3. Kapasite. 85 + 85 + 40 = 210 kg eder. SPA27J'nin 230 kg'ı dar bir pay bırakır, SPA33HJ'nin 250 kg'ı biraz daha rahattır; 120 kg kapasiteli SPA27EJ bu iş için yetersizdir.
4. Kapı ve ayak alanı. Katalogda kapalı genişlik yalnızca PSP18 için (0,85 m) kayıtlıdır. SPA27J ve SPA33HJ'nin kapalı genişliği belgeden teyit edilmeli, 1,0 m'lik net kapıdan geçip geçmediği kontrol edilmelidir. Ayakların avluda açılacağı alan da ayrıca çizilir.
5. Karar. Aday SPA27J ya da SPA33HJ'dir; son seçimi erişim diyagramı, kapalı genişlik ve ayak alanı verir. Bu üç belge gelmeden teklif kesinleşmez.

Örümcek platform kurulumu nasıl planlanır?

1. Geçiş rotasını ölçünKapı net açıklığı, eşik, merdiven ya da rampa, dönüş noktaları ve alçak geçitler ölçülür. Kapalı genişlik tek başına yetmez: kapı kanadı, kasa ve duvar çıtası net ölçüyü düşürür. PSP18'in 0,85 m'lik değeri bu yüzden net kapı ölçüsüyle birlikte değerlendirilir.
2. Ayak alanını çizinAyaklar açıldığında makinenin kapladığı alanı üretici belgesinden alın ve plana çizin. Duvar, saksı, kolon, ızgara ve hendek bu alanın içinde kalmamalıdır.
3. Zemini ve zemin altını kontrol edinAyak plakası ve palet altı yükünü zemin sahibine bildirin. Altında rögar, drenaj, havalandırma boşluğu, bodrum çatısı ya da yeni dolgu olup olmadığını öğrenin.
4. Hava ve çevreyi değerlendirinBom uzadıkça rüzgâr etkisi artar; dış mekân standartları tipik olarak 12,5 m/s (Beaufort 6) sınırına dayanır, kesin değer model etiketindedir. Yaya, araç ve ağaç dalları için güvenli bir bölge işaretleyin; ayrıntı rüzgâr ve hava koşulları yazısındadır.
5. Kurulum ve toplama sırasını belirleyinÖnce ayaklar açılır ve makine seviyelenir, bom ondan sonra yükselir; iş bitince sıra tersine işler. Her konum değişikliği bu sırayı yeniden başlatır, birden fazla cephe varsa süreyi bu tekrar belirler.

Örümcek platformun sınırları nelerdir?

• Kapasite: 120–450 kg. SPA27EJ'nin 120 kg'ı, tek kişi ve hafif alet anlamına gelir; iki kişi ve malzeme için SPT38HJ Plus (450 kg) gibi modeller gerekir. Yük hesabı için platform kapasitesi ve yük hesabı yazısına bakın.
• Yatay erişim: yatay erişimi kayıtlı modellerde en çok 19,5 m'dir (Sinoboom SPT43HJ). Geniş bir cephe için tek konum çoğu zaman yetmez.
• Erişim oranı: yatay erişim, çalışma yüksekliğinin yaklaşık %43–58'i kadardır (SPT38HJ Plus: 16,5 m / 38 m; SPA33HJ: 19 m / 33 m). 30 m yüksekliğe çıkan bir makinenin 30 m yana uzanamayacağını baştan hesaba katın.
• Rüzgâr: uzun bom ve açık sepet rüzgâra duyarlıdır; yerdeki rüzgâr hızı platform yüksekliğindeki hızdan düşük olabilir.
• Süre: her konum değişikliğinde ayaklar yeniden açılır; çok sayıda noktası olan işte süre uzar.
• Nakliye: 2.460–8.500 kg arasındaki gövde ağırlıkları römork ya da lowbed gerektirir; sahaya giriş planı baştan yapılmalıdır.
• Kapalı alan: katalogda iç mekân etiketli örümcek model yoktur.

Örümcek, paletli makaslı ve arazi tipi eklemli arasında nasıl karar verilir?

Yalnızca dikey erişim yeterliyse ve zemin yumuşaksa paletli makaslı daha basit bir çözümdür; bunun saha ayrıntıları arazide paletli platform yazısındadır. Geniş girişi olan bir şantiyede tekerlekli arazi tipi bir eklemli platform hız ve nakliye açısından avantaj sağlayabilir. Tekerlekli ve paletli makaslılar için makaslı platform sayfasına bakın.

Örümcek platform seçiminde hangi hatalar sık görülür?

• Kapalı genişliğe bakıp çalışma alanını unutmak. Makine kapıdan geçebilir, ama ayaklar açılamıyorsa iş yapılamaz.
• Paleti hafiflik sanmak. Palet yükü yayar; ayak plakası altındaki yükü azaltmaz.
• Kapalı genişliği net kapı ölçüsü saymak. Kapı kanadı ve kasa net ölçüyü düşürür; ölçüyü kapı açık haldeyken alın.
• Rüzgârı yalnızca yerde değerlendirmek. Yerdeki rüzgâr hızı, platform yüksekliğindeki hızdan düşük olabilir; hava tahminiyle sahada ölçüm birlikte izlenmelidir.
• Saha fotoğrafını ölçü yerine saymak. Aynı kapı fotoğrafta olduğundan farklı genişlikte görünebilir; kritik ölçüleri yazılı verin. Yöntem için sahayı doğru okumak yazısına bakın.

Örümcek platform teklifi için hangi ölçüler yazılır?

Bu sayfada fiyat yoktur, çünkü örümcek platformun fiyatı çalışma yüksekliğine, güç tipine, markaya, donanıma, yeni ya da ikinci el durumuna, döviz kuruna ve teslim koşullarına göre değişir; güncel fiyat yalnızca yazılı teklifle verilir. Örümcek platform önerisi için iletişim sayfasından şunları yazmanız yeterlidir:

• Girişteki en dar geçidin net genişliği ve yüksekliği; merdiven, eşik ya da rampa varsa ölçüsü
• Ayakların açılabileceği alanın ölçüsü
• Zemin türü (taş, çim, toprak vb.) ve zeminin altı (bodrum, rögar, drenaj)
• İş noktasının yerden yüksekliği ve makinenin duracağı yerden yatay uzaklık
• Sepette kaç kişi çalışacak, alet ve malzeme ağırlığı
• Elektrikli ya da dizel tercihi; şarj veya yakıt imkânı
• Çalışma süresi, şehir; kiralama mı satın alma mı

Tablodaki ve metindeki rakamlar üretici belgelerinden katalog kayıtlarına geçirilmiştir; kapalı genişlik, ayak alanı ve zemin yükü için nihai karar model etiketi, kullanım kılavuzu ve yazılı teklifle verilir.

Sık sorulan sorular

Örümcek platform her dar kapıdan geçer mi?

Hayır. Kapalı genişlik modele göre değişir; katalogda Platfon PSP18 için 0,85 m yazar, diğer örümcek modellerde bu değer kayıtlı değildir. Kapı kanadı, kasa, eşik ve duvar çıtası net ölçüyü düşürdüğü için kapıyı açık haldeyken ölçün ve üretici belgesindeki kapalı genişlikle karşılaştırın. Merdiven, rampa ve dönüş noktaları da rotanın parçasıdır.

Örümcek platform hassas zemini bozar mı?

Palet, makinenin ağırlığını yayar ve çim, toprak gibi zeminde iz derinliğini azaltır; ancak çalışma sırasında yük destek ayaklarının plakalarında yoğunlaşır. Taş döşeme, parke ya da altında boşluk bulunan alanlarda bu noktasal yük hasar yaratabilir. Zemin sahibinin onayı, plaka alanı ve zemin altı bilgisi önceden alınmalıdır; paletin varlığı zemin incelemesinin yerini tutmaz.

Örümcek platform kapalı alanda kullanılabilir mi?

Katalogda hiçbir örümcek modele iç mekân etiketi verilmemiştir; hepsi dış mekân ve engebeli arazi etiketlidir. Elektrikli modeller (Platfon PSP18, Zoomlion ZX27AE) egzoz çıkarmadığı için kapalı alanda daha uygundur, ancak kapalı kullanımın uygun olup olmadığı üretici belgesi ve model etiketiyle doğrulanmalıdır. Dizel modelin egzozu kapalı hacimde sorun yaratır.

Örümcek platformun yatay erişimi ne kadardır?

Katalogda yatay erişimi kayıtlı beş örümcek modelde değer 14,2 m (Sinoboom SPA27EJ ve SPA27J) ile 19,5 m (Sinoboom SPT43HJ) arasındadır; SPA33HJ 19 m, SPT38HJ Plus 16,5 m erişim verir. Yatay erişim çalışma yüksekliğinin tamamında elde edilmez; model diyagramında yükseklik ve uzaklık birlikte okunur. Ayrıntı için eklemli ve teleskopik farkları yazısına bakın.

Örümcek platform ile paletli platform aynı şey mi?

Örümcek platform, açılır destek ayaklı paletli bir alt gruptur. Paletli platform ise daha geniş bir kümedir: katalogdaki 17 paletli modelin 8'i örümcek, 4'ü teleskopik, 2'si eklemli, 2'si paletli makaslı, 1'i dikey platformdur. Yani her örümcek platform paletlidir, ancak her paletli platform örümcek değildir. Ayrıntı için arazide paletli platform yazısına bakın.
