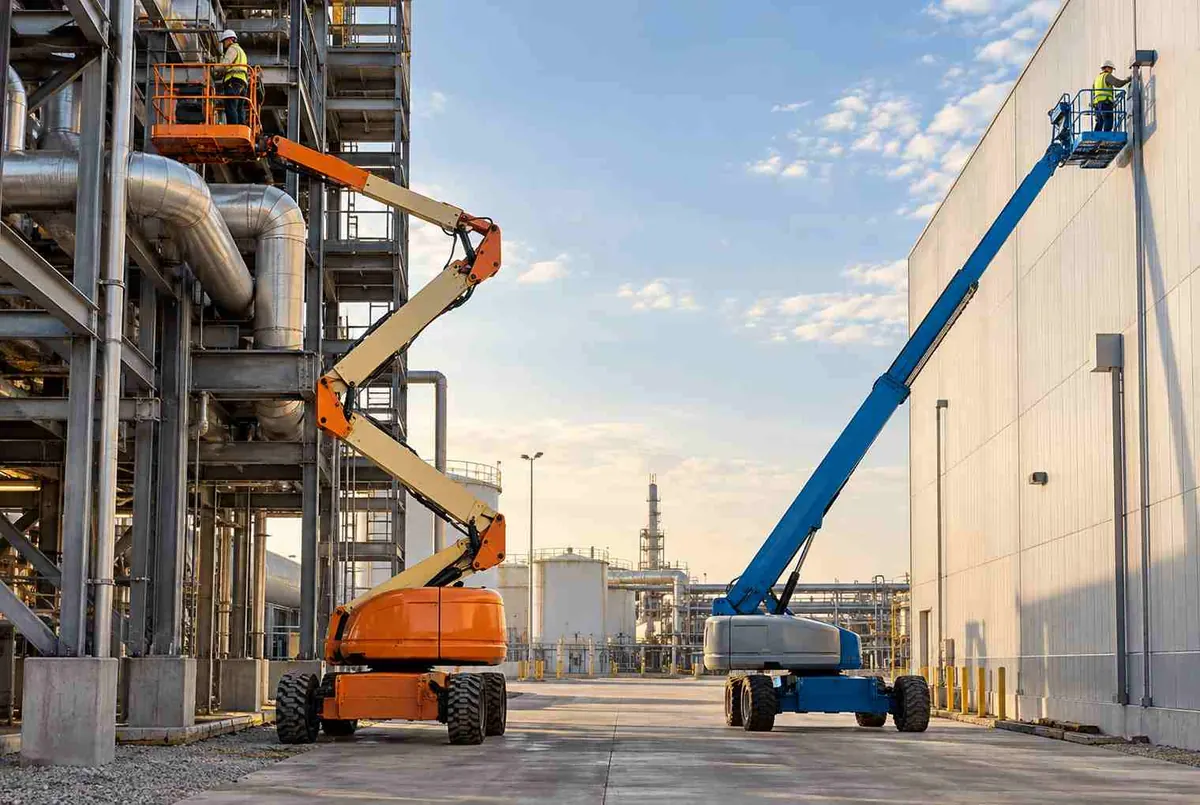

Eklemli ile teleskopik platform arasındaki temel fark nedir?
Fark bomun yapısındadır. Eklemli platformun bomu mafsallarla birleşen parçalardan (alt bom, üst bom, çoğu modelde uçta jib) oluşur; bom katlanıp açılarak sepeti engelin üstünden ve çevresinden geçirebilir. Teleskopik platformun bomu iç içe geçmiş bölümleri doğrusal olarak uzatır; sepeti çıkış açısındaki düz hat boyunca ileri taşır. Eklemli bom dolanır, teleskopik bom uzanır.
Katalogda 105 eklemli ve 112 teleskopik model vardır. Eklemlilerde çalışma yüksekliği 10,8–48,6 m, kapasite 200–455 kg; teleskopiklerde çalışma yüksekliği 13,87–72,3 m, kapasite 230–480 kg arasındadır. İkisi de kendi yürüyen bomlu platformdur ve Türkiye'de ikisine de çoğu zaman “sepetli platform” denir; bu terimin araç üstü ekipmanla karışmasını sepetli platform nedir yazısında ele aldık. Modeller için eklemli platform ve teleskopik platform sayfalarına, iki tipi birlikte içeren geniş liste için sepetli platform kategorisine, platform türlerinin genel resmi için manlift nedir rehberine bakabilirsiniz.
Bom geometrisi erişimi nasıl değiştirir?
Eklemli bomda up-and-over
Up-and-over, bomun bir engelin üstünden aşıp sepeti engelin öbür tarafına bırakabilmesidir; üreticiler bunu aşılabilecek engel yüksekliği olarak verir. Haulotte HA15 IP için bu değer 6,25 m'dir: 14,87 m çalışma yüksekliği ve 8,65 m yatay erişimi olan makine, 6,25 m yüksekliğindeki bir boru köprüsünün, çatı kenarının ya da yükleme rampasının üzerinden aşıp sepeti öte yana taşıyabilir. Düz uzanan bir teleskopik bom ise çıkış açısı boyunca ilerlediği için aynı engeli çoğunlukla aşamaz; jib'li modellerde durum kısmen değişir.
Teleskopik bomda düz uzanım
Teleskopik bom tek bir doğru boyunca uzandığı için yükseklikle birlikte uzun yatay mesafe verir. Genie SX-135 XC 43,15 m çalışma yüksekliğinde 27,43 m yatay erişim sağlar; aynı çalışma yüksekliğindeki eklemli Genie ZX-135/70 21,26 m erişir. Tek konumdan açık bir cephe hattı ya da bir tankın uzak yüzü taranabilir. Karşılığında bomun geçeceği hat açık olmalıdır: yolda kablo, ağaç ya da çıkıntı varsa makine yer değiştirir.
Her iki tipte de bomun ucunda kısa bir jib bulunabilir; jib sepetin açısını ve son metrelerdeki erişimi ayarlar. Model adlarındaki “J” eki çoğunlukla jib'e işaret eder (Genie S-80 J, Sinoboom TB18J Plus gibi); kesin donanım için üretici belgesine bakın.
Erişim diyagramı nasıl okunur?
Katalogdaki çalışma yüksekliği ile maksimum yatay erişim aynı noktada elde edilmez. Üretici diyagramı, bomun her yükseklikte hangi yatay mesafeye uzanabildiğini gösteren zarftır. Platfon PB12 iyi bir örnektir: 11,5 m çalışma yüksekliği ve 6,5 m yatay erişimi vardır, ama 6,5 m erişime ulaştığında platform yüksekliği 4,5 m'dir. Platfon PB16'da 8,4 m yatay erişim 7,8 m platform yüksekliğinde sağlanır.
- Hedefi iki sayıyla yazınİş noktasının yerden yüksekliğini ve makinenin duracağı yerden yatay uzaklığını ölçün. Örnek: 14 m yükseklik, 9 m uzaklık.
- Yüksekliği çalışma yüksekliğiyle kıyaslayınÇalışma yüksekliği iş noktasının yüksekliğine eşit ya da büyük olmalıdır; platform yüksekliği bundan yaklaşık 2 m düşüktür. Fark için çalışma yüksekliği ile platform yüksekliği yazısına bakın.
- Engeli diyagrama işleyinArada kolon, kablo, çıkıntı ya da çatı kenarı varsa yüksekliğini ve konumunu ekleyin. Eklemli modelde up-and-over değeri, teleskopik modelde bomun geçeceği hat kontrol edilir.
- Kapasiteyi o bölgeden okuyunBazı modellerde iki kapasite değeri verilir; Zoomlion ZT26J için 300 / 454 kg yazar. Hangi değerin hangi çalışma bölgesine ait olduğu diyagramdan okunur; kişi, alet ve malzeme toplamı o bölgenin sınırında kalmalıdır.
Örnek: Hedef 14 m yükseklikte ve 9 m uzakta, arada 5 m yüksekliğinde bir çıkıntı var. 16 m sınıfında eklemli Dingli BA16CRT2 16,27 m çalışma yüksekliği ve 8,69 m yatay erişim verir; 9 m uzaklığa yetmez. Teleskopik Dingli BT16CRT2 16,33 m ve 9,32 m ile uzaklığı karşılar, ama bom düz uzandığı için çıkıntının üstünden geçemeyebilir. Bu durumda ya bir üst sınıfa (ör. BA18CRT2: 18,11 m çalışma, 9,45 m yatay erişim) çıkılır ve 14 m yükseklik ile 9 m uzaklık noktasının zarfın içinde kaldığı diyagramdan doğrulanır, ya da makine çıkıntının öbür yanına konumlandırılır. Rakamlar kararı hızlandırır; kararı diyagram verir.
Aynı yükseklikte eklemli ve teleskopik modelin yatay erişimi nasıl değişir?
Aynı üreticinin aynı yükseklik sınıfındaki eklemli (BA) ve teleskopik (BT) modellerini yan yana koymak, bom tipinin etkisini ayırır. Tablodaki değerler katalogdaki üretici verileridir; yatay erişimin hangi yükseklikte ölçüldüğü üreticiye göre değişebilir.
| Sınıf | Eklemli (çalışma / yatay erişim / ağırlık) | Teleskopik (çalışma / yatay erişim / ağırlık) | Yatay erişim farkı |
|---|---|---|---|
| 16 m | Dingli BA16CRT2: 16,27 m / 8,69 m / 7.850 kg | Dingli BT16CRT2: 16,33 m / 9,32 m / 6.700 kg | +0,63 m |
| 20 m | Dingli BA20CRT2: 20,15 m / 11,13 m / 8.450 kg | Dingli BT20CRT2: 20,23 m / 13,36 m / 8.150 kg | +2,23 m |
| 28 m | Dingli BA28RT: 28,1 m / 19,4 m / 18.400 kg | Dingli BT28RT: 28,6 m / 21,9 m / 18.400 kg | +2,50 m |
| 36 m | Dingli BA36RT: 36,2 m / 21,31 m / 22.000 kg | Dingli BT36RT: 36,23 m / 23,6 m / 20.250 kg | +2,29 m |
| 41 m | Dingli BA41RT: 41,08 m / 19,86 m / 23.700 kg | Dingli BT41RT: 41,54 m / 24,1 m / 21.300 kg | +4,24 m |
| 44 m | Dingli BA44RT: 44,06 m / 22,97 m / 23.900 kg | Dingli BT44RT: 44,44 m / 25,6 m / 22.500 kg | +2,63 m |
Bu veride teleskopik model, aynı yükseklik sınıfında eklemliden 0,63 ile 4,24 m daha uzağa uzanıyor ve çoğunlukla biraz daha hafif; 28 m sınıfında ağırlıklar eşit (18.400 kg). Kural her markada geçerli olmaz: Sinoboom'un 20 m sınıfında eklemli AB18J PLUS 12 m yatay erişim verirken teleskopik TB18J Plus 11,4 m verir; kapasite ise teleskopikte 454 kg, eklemlide 340 kg'dır. Genie'de fark yeniden açılır: S-45 XC (teleskopik) 11,02 m, Z-45 XC (eklemli) 7,55 m yatay erişim sağlar. Model ailesi, tip adından daha belirleyicidir.
Model kodundan bom tipi nasıl anlaşılır?
Katalogda tip ayrı bir alan olarak yazar, ama teklif ve şartname yazışmalarında çoğu zaman yalnızca model kodu geçer. Üreticilerin seri önekleri bom tipini ele verir; tablo katalogdaki serilerden derlenmiştir.
| Marka | Eklemli seriler | Teleskopik seriler |
|---|---|---|
| Dingli | BA (41 model) | BT (46 model) |
| Sinoboom | AB (17 model) | TB (17 model) |
| Genie | Z (14 model), ZX (1 model) | S (16 model), SX (4 model) |
| Haulotte | HA (12 model), SIGMA (2 model) | HT (4 model) |
| Zoomlion | ZA (4 model) | ZT (3 model) |
| JLG | AJ ile biten ve E serileri; ör. 450AJ, 1250AJP, E400AN | S ve SJ ile biten, EC ve H serileri; ör. 600S, 860SJ, EC600SJ |
| Platfon | PB (3 model) | Katalogda teleskopik model yok |
Koddaki sayı yüksekliğe işaret eder, ama hangi yüksekliğe işaret ettiği markaya göre değişir. Dingli'de sayı çalışma yüksekliğine yakındır (BA16: 16,27 m; BT44: 44,44 m). Sinoboom'da platform yüksekliğine yakındır (AB46RJ: 46,6 m; TB39RJ PLUS: 39,2 m). JLG 450AJ'deki 45 ise fit cinsinden platform yüksekliğidir (13,72 m). Koddan yükseklik çıkarmak yerine katalogdaki çalışma ve platform yüksekliği satırlarını okuyun.
Hangi sahada hangi bom seçilir?
| Saha durumu | Daha uygun tip | Gerekçe |
|---|---|---|
| Çelik konstrüksiyon ya da boru köprüsü arası; bomun kolon ve boruların arasından geçmesi gerekiyor | Eklemli | Mafsallar bomu engelden kaçırır; bom katlanıp farklı bir yoldan hedefe girebilir. |
| Çatı kenarı ya da çıkıntının arkasındaki saçak, oluk, cephe parçası | Eklemli (up-and-over değerine bakın) | Sepet engelin üstünden aşıp öbür tarafa bırakılır. |
| Hangar, tank ya da düz cephe boyunca açık alan; makine duvardan uzakta duruyor | Teleskopik | Aynı konumdan uzun yatay erişim, geniş alan taraması. |
| Çok yüksek hedef (48 m'nin üstü) | Teleskopik | Katalogda 48,6 m'nin üstündeki tüm modeller teleskopiktir: Sinoboom TB58RJ Plus 59,9 m, Zoomlion ZT72J 72,3 m. |
| Kapalı hall, egzoz istenmiyor | Elektrikli eklemli ya da elektrikli teleskopik | Elektrikli modeller egzoz çıkarmaz: Dingli BA11NE (eklemli, 10,8 m), Dingli BT16CERT2 (teleskopik, 16,33 m). |
| İki kişi ve ağır malzeme taşınacak, uzun erişim de gerekli | Teleskopik | Kayıtlı 106 teleskopik modelin 41'i 454 kg ve üzerindedir; eklemlide 104 modelin yalnızca 3'ü. |
Dış cephe işinde iki tip de kullanılır; seçimi cephenin düzlüğü, önündeki engeller ve iş süresi belirler. Bu konuyu dış cephe sepetli platform yazısında ayrıca işledik.
Bom dışında hangi farklar kararı etkiler?
Güç tipi. Eklemlilerde 46 elektrikli, 39 dizel, 13 hibrit; teleskopiklerde 24 elektrikli, 52 dizel, 20 hibrit model vardır (güç tipi belirtilmemiş: 7 ve 16). Teleskopik aileler daha çok dizel ve açık saha ağırlıklıdır; iç mekâna inen elektrikli seçenekler eklemlilerde daha yaygındır.
Ağırlık ve nakliye. 10,8 m'lik Dingli BA11NE 6.660 kg gelirken 48,6 m'lik Sinoboom AB46RJ 27.300 kg, 59,9 m'lik Sinoboom TB58RJ Plus 27.600 kg gelir. 20 tonu aşan makineler için lowbed, giriş yolu ve zemin taşıma kapasitesi baştan planlanmalıdır; bkz. teslimat, kapı ve rampa ölçüleri.
Rüzgâr. Bom uzadıkça sepet rüzgâra daha duyarlı olur; yükseklik ve yatay erişim arttıkça izin verilen rüzgâr hızı model etiketine göre düşebilir. Dış mekân standartları tipik olarak 12,5 m/s (Beaufort 6) sınırına dayanır; kesin değer modelin etiketindedir. Saha ayrıntısı için rüzgâr ve hava koşulları yazısına bakın.
Marka seçeneği. Eklemlilerde Dingli 41, Sinoboom 17, Genie 15, Haulotte 14, JLG 11, Zoomlion 4, Platfon 3 model sunar; teleskopiklerde Dingli 46, JLG 22, Genie 20, Sinoboom 17, Haulotte 4, Zoomlion 3 model vardır. Marka sayfaları: Dingli, JLG.
Eklemli ya da teleskopik seçerken nerede hata yapılır?
- Yalnızca çalışma yüksekliğine göre karar vermek. Aynı yükseklik sınıfındaki iki makinenin yatay erişimi 4 m'den fazla ayrışabilir (yukarıdaki 41 m sınıfı).
- Maksimum yüksekliği ve maksimum yatay erişimi aynı anda beklemek. Zarfın köşesi bir noktadır; ikisi birden elde edilmez.
- Bomun geçeceği hattı kontrol etmemek. Elektrik hattı, ağaç dalı ya da çatı çıkıntısı bomun yolunu keser; hat çevresinde ayrıca yetki ve güvenli mesafe gerekir.
- Ağırlığı ve zemini atlamak. 20 tonu aşan bir makine döşeme ve asfalt altı boşluklarda sorun çıkarır.
- Kapasiteyi tek rakam sanmak. Bazı modellerde iki kapasite değeri verilir; sepet yükü hangi bölgede kullanılacağına göre sınırlanır.
Diyagramı isteyin
Teklif aşamasında modelin üretici erişim diyagramını isteyin ve kendi saha kesitinizin üzerine yerleştirin. Hedef noktanın yüksekliği, uzaklığı ve arada kalan engel aynı kâğıtta görününce eklemli mi teleskopik mi sorusu çoğu zaman kendiliğinden çözülür. Saha ölçüsü için sahayı doğru okumak yazısı yardımcı olur.
Bom tipini belirlemek için teklifte hangi bilgileri yazın?
Fiyat bilgisi bu sayfada yer almaz: fiyat; yükseklik, güç tipi, marka, donanım, yeni ya da ikinci el durumu, döviz kuru ve teslim koşullarına göre değişir, güncel rakam yalnızca yazılı teklifle verilir. Bom tipini birlikte belirlemek için iletişim sayfasından şunları yazmanız yeterlidir:
- İş noktasının yerden yüksekliği
- Makinenin duracağı yerden iş noktasına yatay uzaklık
- Arada engel varsa yüksekliği, genişliği ve konumu (mümkünse bir kesit çizimi ya da ölçülü fotoğraf)
- Zemin türü, eğim ve giriş yolundaki en dar geçit
- İç mekân ya da dış mekân; elektrikli, dizel ya da hibrit tercihi
- Sepetteki kişi sayısı ile alet ve malzeme ağırlığı
- Kiralama mı satın alma mı, süre ve şehir
Katalogdaki değerler üretici belgelerinden alınmıştır; nihai uygunluk model etiketi, erişim diyagramı ve yazılı teklifle doğrulanır.
Sık sorulan sorular
Eklemli mi teleskopik mi daha yükseğe çıkar?
Katalogda eklemli modellerin en yükseği Sinoboom AB46RJ'dir (48,6 m çalışma yüksekliği); teleskopiklerde Zoomlion ZT72J 72,3 m'ye, Sinoboom TB58RJ Plus 59,9 m'ye çıkar. Çok yüksek hedeflerde teleskopik üstün gelir. Yükseklik tek ölçüt değildir: hedefin önünde engel varsa 40 m'lik bir teleskopik değil, up-and-over yeteneği olan bir eklemli gerekebilir.
Up-and-over nedir?
Up-and-over, bomun bir engelin üzerinden aşarak sepeti engelin öte tarafına taşıyabilmesidir. Üreticiler bunu aşılabilecek engel yüksekliği olarak verir; Haulotte HA15 IP için 6,25 m'dir. Mafsallı eklemli bomlarda anlamlıdır, düz uzanan teleskopik bom aynı engeli çoğunlukla aşamaz. Değer her model için katalogda yoktur; yoksa üretici erişim diyagramından okunur.
Dış cephe işinde hangisi daha uygun?
Cephe düz ve önü açıksa teleskopik, tek konumdan uzun yatay erişim verir. Cephede çıkıntı, balkon, saçak ya da önde alçak bir yapı varsa eklemli bomun engelin üzerinden aşabilmesi avantaj sağlar. Zemin, rüzgâr ve iş süresi de belirleyicidir; ayrıntılı karşılaştırma için dış cephe sepetli platform yazısına bakın.
Eklemli ve teleskopik platform kapalı alanda kullanılabilir mi?
Elektrikli modeller kapalı alan için uygundur. Eklemlilerde 46, teleskopiklerde 24 elektrikli model vardır; örneğin Dingli BA11NE (eklemli, 10,8 m) ve Dingli BT16CERT2 (teleskopik, 16,33 m) iç mekân etiketlidir. Dizel modelin egzozu kapalı hacimde sorun yaratır. Tavan yüksekliği, kapı ölçüsü ve zemin taşıma kapasitesi de kontrol edilmelidir; nihai uygunluk model etiketiyle doğrulanır.
Hangisinin kapasitesi daha yüksek?
Katalogda en yüksek kapasite teleskopikte 480 kg (Sinoboom TB39RJ PLUS ve TB42RJ PLUS), eklemlide 455 kg'dır (Sinoboom AB46RJ). Teleskopiklerin 41'i 454 kg ve üzerindedir; eklemlilerin 100'ü ise 320 kg ve altındadır. Kapasite bazı modellerde erişim bölgesine göre değişir; kişi, alet ve malzeme toplamı için platform kapasitesi ve yük hesabı yazısındaki yöntemi uygulayın.
