Kaç metre manlift gerektiğini bulmak için iş noktasının zeminden yüksekliğini ölçün ve buna bir emniyet payı ekleyin; çıkan değer, aramanız gereken çalışma yüksekliğidir. Çalışma yüksekliği genel kabule göre platform (tabla) yüksekliğinin yaklaşık 2 m üstündedir. Örneğin 8 m'deki bir iş noktası, 0,5 m payla birlikte yaklaşık 8,5 m çalışma yüksekliği ve yaklaşık 6,5 m platform yüksekliği demektir.
Katalogda hem çalışma hem platform yüksekliği kayıtlı 304 modelin 298'inde iki değer arasındaki fark tam 2,0 m'dir; eklemli (76), teleskopik (68) ve dikey (36) modellerde istisna yoktur; makaslıda 121 modelin 115'i bu düzene uyar. Altı istisnanın tamamı Dingli JCPT serisinde “PA” ekli (PA ve PAH) makaslı modellerdir: örneğin JCPT0507PA için çalışma yüksekliği 5,05 m, platform yüksekliği 2,30 m kayıtlıdır. Bu modellerde fark 2,75 ile 6,7 m arasında değişir ve platform değerinin hangi referansa göre verildiği üretici belgesinden doğrulanmalıdır. Yani “+2 m” sağlam bir tahmin kuralıdır, model belgesinin yerine geçmez. Genel kavramlar için manlift nedir rehberi, tür seçimi için makaslı platform seçim rehberi yazısı yardımcı olur.
Çalışma yüksekliği ile platform yüksekliği arasındaki fark nedir?

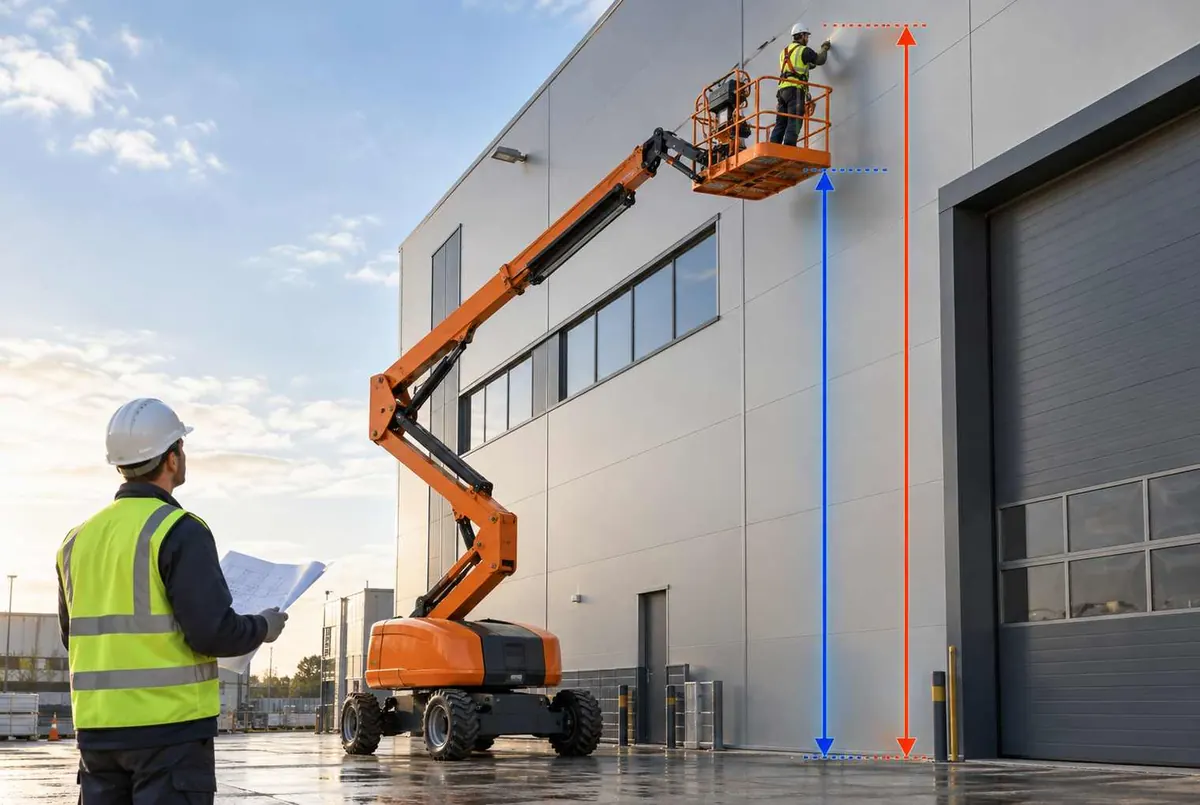

Platform yüksekliği, tabla zemininin yerden ulaşabildiği en yüksek kottur; operatör bu yüzeyin üzerinde durur. Çalışma yüksekliği ise platformda ayakta duran bir kişinin elini uzatarak erişebileceği yaklaşık en yüksek noktadır. Üreticiler tek bir “10 m” ifadesini çoğunlukla çalışma yüksekliği için kullanır; platform değeri ayrı satırda verilir. Genie GS-1930 için kayıtlar 5,85 m platform ve 7,85 m çalışma yüksekliğini, Dingli BA16CERT2 için 14,27 m ve 16,27 m'yi, Dingli JCPT3730HRT için 35 m ve 37 m'yi gösterir.
“+2 m” platform zemininde duran kişi içindir
Üretici kılavuzları operatörün platform zemininde kalmasını esas alır. Korkuluğa, tabla kenarına ya da üzerine konan bir kutuya çıkarak yüksekliği artırmak kabul edilmez; yükseklik ihtiyacı makine seçimiyle çözülür.
Kaç metre manlift gerekir? Dört adımlı hesap
- İş noktasının kotunu ölçünZeminden, işin fiilen yapılacağı noktaya kadar ölçün: armatürün bağlantı noktası, kablo tavasının alt kenarı, panel birleşimi. Lazer mesafe ölçer ya da mimari projedeki kotları (kiriş altı, kat kotu) kullanın; “yaklaşık 8 m” gibi tahminler teklifte yanlış sınıfa götürür. Makine rampada ya da farklı bir kotta duracaksa referans zemin o kottur.
- Emniyet payını belirleyinPay, operatörün rahat uzanması için gerekir. Yukarıda kiriş, boru ya da sprinkler varsa aynı pay baş boşluğunu da korumalıdır; bu yüzden tavan altı işlerde payı büyütmek her zaman çözüm değildir (iç mekân bölümüne bakın). Büyüklüğünü saha risk değerlendirmesi belirler; aşağıdaki örneklerde varsayımsal olarak 0,5 m alınmıştır.
- Gereken çalışma yüksekliğini bulunİş noktası kotu ile payı toplayın. Katalogda çalışma yüksekliği bu değerin altında kalan modelleri baştan eleyin.
- Platform yüksekliğiyle çapraz kontrol edinGereken çalışma yüksekliğinden yaklaşık 2 m çıkarın ve model kartındaki platform değeriyle karşılaştırın. İki değer birbirini tutmuyorsa üretici belgesine başvurun.
Formül
Gereken çalışma yüksekliği = iş noktası kotu + emniyet payı. Gereken platform yüksekliği ≈ gereken çalışma yüksekliği − 2 m.
Beş iş noktası, beş model: örnek hesaplar
Tablodaki iş noktaları ve 0,5 m emniyet payı varsayımsal örnektir; model değerleri katalog kayıtlarından alınmıştır.
| Varsayımsal iş noktası | Gereken çalışma yüksekliği | Gereken platform yüksekliği | Katalogdan örnek | Kayıtlı çalışma / platform |
|---|---|---|---|---|
| 5,0 m (kapı üstü kablo hattı) | 5,5 m | yaklaşık 3,5 m | Dingli JCPT0607C | 5,9 m / 3,90 m |
| 7,0 m (depo tavan armatürü) | 7,5 m | yaklaşık 5,5 m | Genie GS-1930 | 7,85 m / 5,85 m |
| 9,0 m (fabrika kablo tavası) | 9,5 m | yaklaşık 7,5 m | Genie GS-2646 | 9,96 m / 7,96 m |
| 11,0 m (yüksek raf üst gözü) | 11,5 m | yaklaşık 9,5 m | Platfon PS-12 | 11,8 m / 9,8 m |
| 13,5 m (çelik kiriş montajı) | 14,0 m | yaklaşık 12 m | Platfon PRT14E | 14,2 m / 12,2 m |
Son satır payın etkisini gösterir. JLG ES4046'nın kayıtlı çalışma yüksekliği 13,9 m'dir; 14,0 m gerektiren bir işte 10 cm kısa kalır, oysa pay 0,4 m seçilseydi aynı model yeterli sayılırdı. Bu yüzden payı rastgele değil gerekçesiyle seçin ve yazılı tutun. Pay açık alandaki bir işte rahatça büyütülebilir; tavan altındaki bir iç mekân işinde ise tek yönde büyümez (aşağıdaki iç mekân bölümüne bakın). 10 m'lik bir işte de benzer bir tuzak vardır: 10 m çalışma yüksekliğindeki Haulotte Compact 10 (platform 8 m) payı sıfıra indirir; 11,8 m'deki JLG ES3246 ise 0,5 m payı rahatça karşılar.
Hesapladığım yükseklik hangi platform sınıfına denk gelir?
Gereken çalışma yüksekliğini bulduktan sonra sınıf seçimi gelir. Katalogdaki sınıfların yükseklik aralıkları üst üste biner; aralıkta kalmak yetmez, erişim geometrisi de uymalıdır. Tablonun son sütunu bunu gösterir: yatay erişim sınıflar arasında en keskin ayrımdır.
| Platform sınıfı | Model sayısı | Çalışma yüksekliği | En yüksek yatay erişim kaydı |
|---|---|---|---|
| Dikey personel yükseltici | 53 | 4,7–14,3 m | 4,9 m (Sinoboom VM05EL) |
| Makaslı platform | 190 | 5–37 m | 1,5 m, tabla uzatması düzeyinde (Sinoboom 1623RE) |
| Eklemli platform | 105 | 10,8–48,6 m | 25,5 m (Sinoboom AB46RJ) |
| Teleskopik platform | 112 | 13,87–72,3 m | 27,43 m (Genie SX-135 XC) |
| Örümcek platform | 8 | 17,7–43 m | 19,5 m (Sinoboom SPT43HJ) |
Gereken çalışma yüksekliği 10,8 m'nin altındaysa katalogda eklemli model yoktur; 14,3 m'yi aşınca dikey sınıf, 37 m'yi aşınca makaslı sınıf elenir. Yatay erişim kayıtları her modelde bulunmaz; tablo yalnızca kayıtlı değerler içindir ve üretici belgesi esastır.
Katalog terimleri: hangi rakam neyi anlatır?
| Katalog terimi | Anlamı | Okurken dikkat |
|---|---|---|
| Çalışma yüksekliği | Platformda ayakta duran kişinin yaklaşık erişebileceği en yüksek nokta; platform yüksekliği + yaklaşık 2 m | İş noktasıyla karşılaştırılan değerdir; bazı modellerde iç ve dış mekân için ayrı verilir |
| Platform (tabla) yüksekliği | Tabla zemininin yerden maksimum yüksekliği | Operatörün bastığı kottur; çalışma yüksekliğiyle karıştırılmamalı |
| Yatay erişim | Bomlu makinede dönme ekseninden tablaya yatay mesafe | Maksimum yükseklikte değil, belirli bir bom açısında geçerlidir; erişim diyagramına bakın |
| Up-and-over yüksekliği | Bomun bir engelin üstünden aşabildiği en yüksek engel kotu | Her modelde verilmez; Haulotte HA15 IP kaydında 6,25 m |
| Kapalı yükseklik | Tabla inik hâldeyken makinenin toplam yüksekliği | Kapı üstü, tavan altı geçiş ve nakliye için gerekir; Platfon PRT14E kaydında 2,72 m |
| Kaldırma kapasitesi | Platformun taşıyabileceği toplam yük: kişi, alet ve malzeme | Uzatma tablası ve kişi sayısı sınırları ayrıdır |
| İç / dış mekân değeri | Aynı modelde iç ve dış mekân için ayrı çalışma yüksekliği, kapasite ya da kişi sayısı | Genie GS-1930: iç 7,85 m, dış 6,47 m; Sinoboom 1212E: iç 13,9 m, dış 10 m |
Bomlu makinede neden yükseklik yetmez?
Makaslı platform iş noktasının tam altına girebiliyorsa yükseklik hesabı çoğu zaman yeterlidir. Cephe, çatı saçağı, parapet ya da konveyör hattı gibi engelli işlerde ikinci bir soru eklenir: tabla o yüksekliğe, o yatay mesafede çıkabiliyor mu? Bomlu makinenin maksimum çalışma yüksekliği ile maksimum yatay erişimi aynı bom konumunda elde edilmez; ikisi erişim diyagramı denen zarfın farklı uçlarıdır.
Katalogdaki 16 m sınıfı eklemli modeller bunu somutlaştırır: Genie Z-45 DC 15,92 m çalışma yüksekliğinde 6,94 m, Haulotte HA16 RTJ 16 m'de 8,3 m, Dingli BA16CERT2 16,27 m'de 8,69 m yatay erişim kaydı taşır. Aynı “16 m'lik makine” sınıfında yatay erişim farkı 1,75 m'yi bulur. Teleskopik tarafta fark daha belirgindir: Genie SX-180 56,86 m çalışma yüksekliği ve 24,38 m yatay erişimle, yüksekliğe oranla yatayda daha kısıtlı bir zarf sunar. Bomlu sınıfların ayrımı için eklemli ve teleskopik platform farkı yazısına, modeller için eklemli platform ve teleskopik platform sayfalarına bakabilirsiniz.
Varsayımsal bir örnek: bir cephede 12 m yükseklikteki noktaya, bina önündeki 6 m genişliğindeki bir peyzaj şeridinin üzerinden ulaşmanız gerekiyor. Gereken çalışma yüksekliği 12,5 m olsa da asıl kriter, diyagramda 12,5 m yükseklik ile 6 m'den fazla yatay mesafenin aynı noktada bulunmasıdır. Maksimum yüksekliği 16 m olan bir model bunu otomatik sağlamaz; noktayı üreticinin diyagramı üzerinde işaretleyerek doğrulayın. Engelin üstünden aşma gerekiyorsa up-and-over değeri engelin üst kotunu geçmelidir. Daha küçük bir iş için de aynı mantık geçerlidir: 10,5 m çalışma yüksekliği ve en az 5 m yatay mesafe gerektiren bir işe katalogdaki 11–12 m sınıfı eklemli modeller (Sinoboom AB10ERJN: 11,62 m çalışma, 6,3 m yatay erişim; Haulotte HA12 CJ: 11,68 m ve 6,94 m) aday olur. Ancak maksimum yatay erişim değeri genellikle düşük bir bom açısında geçerli olduğundan, aday ancak diyagramda 10,5 m yükseklik ve 5 m mesafe noktası işaretlendikten sonra elenir ya da listede kalır.
İç mekânda tavan, dış mekânda rüzgâr: yüksekliği daraltan etkenler
İç mekânda kritik soru, makinenin tavana çıkıp çıkamadığı değil, operatörün başı ile tavan arasında ne kadar boşluk kaldığıdır. Çalışma yüksekliği platform + yaklaşık 2 m olduğundan, tavan yüzeyine uzanan operatörün başı tavandan yalnızca birkaç on santim aşağıda kalır; kiriş, sprinkler hattı ve havalandırma kanalı bu boşluğu daha da daraltır. Bu bir ezilme ve sıkışma riskidir ve payın tek yönde büyütülemeyeceğini gösterir: aşağıdan uzanma rahatlığı pay ister, yukarıdan baş boşluğu ise tablanın alçalmasını gerektirebilir. Kapasite terimlerinin ayrıntısı için platform kapasitesi ve yük hesabı yazısına bakın.
Varsayımsal örnek: kiriş altı 9,0 m, asılı sprinkler borusunun alt kotu 8,4 m, işin yapılacağı askı bağlantısı 8,0 m olsun. 0,5 m payla gereken çalışma yüksekliği 8,5 m, platform yüksekliği yaklaşık 6,5 m eder. Operatörün boyunu 1,8 m varsayarsak başı yaklaşık 8,3 m'de, borunun yalnızca 10 cm altında kalır; kask ve hareket payı eklendiğinde boşluk kapanır. Burada daha yüksek ya da daha büyük bir makine çözüm değildir: tablayı iş noktasının yanına konumlandırmak, işi başka bir erişimle yapmak ya da işin sırasını değiştirmek gerekir. Bu tür kararlar risk değerlendirmesine girer.
Dış mekânda ise yükseklik değeri değişebilir. Katalog kayıtlarında Genie GS-4047'nin çalışma yüksekliği iç mekânda 13,94 m, dış mekânda 9,32 m; Sinoboom 1212E'ninki 13,9 m ve 10 m'dir. Dışarıda çalışacaksanız ilan başlığındaki yüksekliğe değil, dış mekân değerine bakın. Rüzgâr sınırı için standartlar tipik olarak 12,5 m/s değerine dayanır; model etiketi esastır. Ayrıntılar dış mekânda rüzgâr ve hava koşulları yazısında.
Kotu makinenin duracağı zeminden ölçün
Katalog yüksekliği makinenin durduğu zemin düzeyine göredir. Rampa, yükseltilmiş döşeme ya da çukur varsa iş noktasını o zemine göre yeniden hesaplayın. Saha ölçümü için çalışma sahası analizi yazısındaki sırayı izleyebilirsiniz.
Yükseklik hesabında sık yapılan hatalar
- İki değeri aynı sütunda karşılaştırmak. Bir ilanda “8 m”, diğerinde “6 m” yazması iki farklı makine anlamına gelmeyebilir; biri çalışma, diğeri platform yüksekliği olabilir.
- Payı sıfır bırakmak. İş noktası çalışma yüksekliğine eşit seçilirse makine maksimumda çalışır ve operatörün hareket alanı kalmaz.
- Referans kotu yanlış almak. Bina yüksekliği değil iş noktasının zeminden kotu esastır; kat farkı ve rampa hesaba katılmalıdır.
- Bom için yalnız yükseklik hesaplamak. Yatay mesafe ve engel üst kotu ayrıca yazılmazsa uygun görünen model sahada erişemeyebilir.
- Dış mekânda iç mekân değerini kullanmak. Genie GS-4047 örneğinde fark 4,62 m'ye ulaşır.
Teklif için hangi bilgileri yazın?
Bu yazıda fiyat yer almaz; bedel makine tipine, yüksekliğe ve teslim koşullarına göre değişir ve yazılı teklifle verilir. Yükseklik açısından teklifin dayanağı şu bilgilerdir:
- İş noktasının zeminden kotu (metre) ve istediğiniz emniyet payı
- Yatay mesafe ile aşılacak engelin üst kotu (bomlu makine gerekiyorsa)
- İç ya da dış mekân; tavan altı işiyse tavan kotu ve asılı yapılar
- Makinenin duracağı zeminin kotu, eğimi ve cinsi
- Tabladaki kişi sayısı, alet ve malzeme yükü
- En dar kapı ya da koridor ölçüsü, kullanım süresi ve şehir
Bu bilgileri iletişim sayfasından ya da WhatsApp ile iletebilirsiniz. Kısa listeyi görmek için makaslı platform sayfasındaki modelleri çalışma yüksekliğine göre sıralayabilirsiniz.
Sık sorulan sorular
Çalışma yüksekliği ile platform yüksekliği arasındaki fark kaç metredir?
Genel kabule göre çalışma yüksekliği, platform yüksekliğinin yaklaşık 2 m üstündedir. Katalogda iki değerin birlikte kayıtlı olduğu 304 modelin 298'inde fark tam 2,0 m'dir. Dingli JCPT serisindeki “PA” ekli altı makaslı modelde fark daha büyüktür; bu modellerde platform değerinin referansı üretici belgesinden doğrulanmalıdır.
10 metrelik bir işe kaç metre manlift gerekir?
İş noktası 10 m ise ve 0,5 m emniyet payı seçiyorsanız (varsayımsal pay) gereken çalışma yüksekliği 10,5 m, platform yüksekliği ise yaklaşık 8,5 m'dir. Katalogdaki Haulotte Compact 10 (çalışma 10 m, platform 8 m) bu işte payı sıfırlar; Platfon PS-12 ya da JLG ES3246 (çalışma 11,8 m) payı karşılar. Pay büyüklüğünü saha risk değerlendirmesi belirler.
Manlift çalışma yüksekliği iç ve dış mekânda aynı mıdır?
Her zaman değil. Bazı modellerde iç ve dış mekân için ayrı değer verilir: Genie GS-1930'un çalışma yüksekliği iç mekânda 7,85 m, dış mekânda 6,47 m; Sinoboom 1212E'nin 13,9 m ve 10 m olarak kayıtlıdır. Dış mekânda çalışacaksanız dış değeri esas alın ve rüzgâr sınırını model etiketinden doğrulayın.
Yüksekliği aynı olan makaslı ve eklemli platformdan hangisi seçilmeli?
Belirleyici olan erişim biçimidir. Tabla iş noktasının altına girebiliyorsa makaslı platform geniş tabla ve yüksek kapasite sunar. İşe yandan ya da engelin üstünden ulaşılacaksa yatay erişimi olan eklemli ya da teleskopik platform gerekir. Bomlu makinede iş noktasını erişim diyagramında doğrulamak şarttır; maksimum yükseklik ile maksimum yatay erişim aynı anda sağlanmaz.
Tavan işinde çalışma yüksekliği tavana eşit olan makine yeterli mi?
Erişim açısından yetebilir, ancak operatörün başı ile tavan arasındaki boşluk çok daralır ve ezilme riski doğar. Kiriş, boru ve sprinkler hatları bu boşluğu daha da azaltır. Bu yüzden payı asılı yapılara göre belirleyin; gerekirse tablanın konumunu ya da işin yapılış biçimini değiştirin. Kararı risk değerlendirmesi ve kullanım kılavuzundaki sınırlarla birlikte verin.
