Makaslı Platform Nedir, Nasıl Çalışır?

Makaslı platform nedir?

Makaslı platform (makaslı manlift), birbirine çapraz bağlı çelik makas kollarını hidrolik silindirle açarak korkuluklu geniş bir tablayı dikey yönde yükselten, kendi yürüyen bir personel yükselticidir (MEWP). Sepet yalnızca yukarı ve aşağı hareket eder; bom olmadığı için yana uzanmaz. Karşılığında tabla geniştir: iki ya da üç kişi, alet ve malzeme aynı anda çıkabilir.

Bu sitenin kataloğunda 190 makaslı model bulunur. Çalışma yüksekliği 5 m ile 37 m, kapasite 100 kg ile 1.150 kg arasında değişir. Dağılım şöyledir: Dingli 85, Sinoboom 30, Genie, Haulotte ve Zoomlion 16'şar, JLG 15, Platfon 12 model. Tam liste makaslı platform modelleri sayfasındadır; platform türlerinin genel haritası için manlift nedir rehberine bakabilirsiniz.

Küçük bir terim notu: Türkiye'de “sepetli platform” sözü çoğunlukla bomlu makineleri ve araç üstü ekipmanı anlatır. Makaslıda sepet yoktur, korkuluklu bir tabla vardır. Aradaki ayrımı sepetli platform nedir yazısında ayrıca ele aldık.

Makaslı platform nasıl çalışır?

Mekanizmayı dört adımda anlamak yeterlidir.

1. Güç kaynağı pompayı çalıştırırAkülü modellerde akü paketi elektrik motorunu, dizel modellerde motor hidrolik pompayı döndürür; hibritler iki kaynağı birlikte kullanır. Pompa yağı basınçla silindire gönderir.
2. Silindir makas kollarını açarAlt makas kolunun mafsalına bağlı hidrolik silindir kolları iter. X biçimli yığın dikleştikçe üstteki tabla yükselir; kollar simetrik hareket ettiği için tabla boyunca yatay kalır.
3. Tabla yükü taşırTabla; korkuluk, giriş kapısı ve çoğu modelde sürgülü uzatma tablasıyla gelir. Uzatma yüzey kazandırır ama izin verilen yük düşer: Genie GS-1930 için tabla kapasitesi 227 kg, uzatma kapasitesi 113 kg'dır.
4. İniş, yağın kontrollü bırakılmasıyla olurKumanda indirme yönüne alınınca valf yağı geri bırakır, tabla kendi ağırlığıyla iner. Güç kesilirse acil indirme valfi aynı işi elle yaptırır; zemin kumandası genellikle platformdaki kumandanın önüne geçer.

İki fiziksel ayrıntı seçimi etkiler. Makas kolları alçakken aynı yükü kaldırmak için silindirin daha büyük kuvvet uygulaması gerekir; bu yüzden silindirin bağlantı geometrisi tasarımın kritik noktalarındandır. Yükseklik arttıkça makine hem ağırlaşır hem büyür: 5 m çalışma yüksekliğindeki Dingli JCPT0507C 398 kg gelirken 37 m'ye çıkan Dingli JCPT3730HRT 39.800 kg gelir. Ağırlık ve ayak izi büyüdükçe nakliye, zemin ve rüzgâr konuları da büyür.

Makaslı platformda hangi güvenlik donanımları bulunur?

Donanım listesi modele göre değişir. Aşağıdaki tablo katalog kayıtlarında sık geçen donanımları ve kullanıma almadan önce neye bakmanız gerektiğini özetler. Tasarım ve test tarafında EN 280, güvenli kullanım ve muayene ilkelerinde ISO 18893 esas alınır; bir modelin hangi donanımla geldiği model etiketi ve kullanım kılavuzuyla doğrulanır.

Katalogdan iki örnek: Platfon PS-12 için standart donanım listesinde acil durdurma, aşırı yükleme koruması, emniyet kolu, otomatik çukur koruması ve eğim seviyesi koruması yer alır. Genie GS-1930 ise eğim sensörü, katı iz bırakmayan lastik ve tam yükseklikte sürüşle listelenir. Bir donanımın listede görünmemesi “yoktur” demek değil, “katalogda belirtilmemiştir” demektir; eksik gördüğünüz her kalemi üretici belgesinden teyit edin.

Akülü, dizel, hibrit ve arazi tipi makaslı platform nasıl ayrılır?

Katalogdaki 190 makaslının 83'ü elektrikli, 31'i dizel, 6'sı hibrittir; 70 modelde güç tipi üretici belgesinde belirtilmemiştir. Güç tipini tek başına değil, zemin ve ortamla birlikte değerlendirin.

Güç tipine göre liste için akülü manlift sayfasına bakabilirsiniz. Palet kullanan modellerin saha ayrıntıları arazide paletli platform yazısındadır.

Genie'nin tüm modelleri Genie manlift sayfasında yer alır; Dingli ve Platfon makaslıları için Dingli ve Platfon marka sayfalarına bakabilirsiniz.

Makaslı platformun sınırları nelerdir?

Yatay erişim yoktur

Makaslıda tabla, şasinin hemen üzerinden yükselir. Bir boru köprüsünün, çıkıntının ya da konveyörün arkasındaki noktaya ulaşmak gerekiyorsa bom gerekir. Katalogda Sinoboom 0608E için 0,9 m yatay uzatma, Sinoboom 1018RD için 1,5 m yatay erişim yazar; makaslıda bu değerler tabla uzatmasıdır, bom erişimi değildir. Uzağa ya da engelin arkasına uzanmak için eklemli veya teleskopik platform kategorisine bakın; farkı eklemli ve teleskopik farkları yazısı açıklıyor.

İç ve dış mekân değerleri farklı olabilir

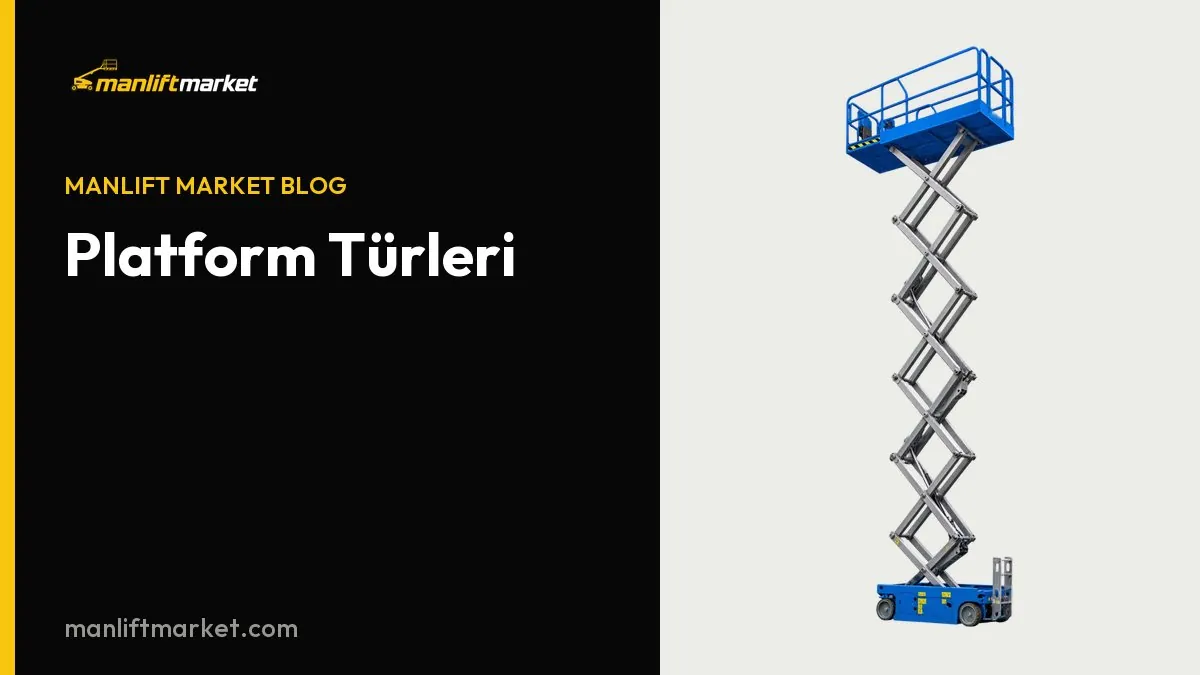

Rüzgâr yükü nedeniyle bazı modellerde iç mekân için verilen yükseklik ve kapasite dışarıda düşer. Genie GS-1930'un çalışma yüksekliği içeride 7,85 m, dışarıda 6,47 m'dir. Genie GS-4047 içeride 13,94 m ve üç kişi, dışarıda 9,32 m ve bir kişi için verilir. JLG ES4046 kapasitesi içeride 350 kg, dışarıda 250 kg; Sinoboom 1212E çalışma yüksekliği içeride 13,9 m, dışarıda 10 m'dir. Dış cephede çalışacaksanız katalogdaki en büyük rakamı değil, dış mekân satırını okuyun.

Tırmanma eğimi çalışma eğimi değildir

Dingli JCPT1212HD için %25 tırmanma eğimi yazar; bu, makinenin sürüş sırasında çıkabileceği rampadır. Tabla kaldırılırken şasinin izin verdiği eğim çok daha düşük bir sınırdır, değeri model etiketinde bulunur ve eğim sensörü onu denetler. Rampa ile yükselme noktasını karıştırmayın: tablayı kaldırmadan önce makineyi düz zemine getirin.

Zemin ve ağırlık

Haulotte HS15 E PRO 7.518 kg, Dingli JCPT1212HD 2.430 kg gelir ve bu yükü birkaç tekerlekten zemine aktarır. Döşeme üstünde, bodrum katında ya da altında boşluk olabilecek asfaltta toplam ağırlık ve tekerlek yükü, zemin sahibiyle veya yapı sorumlusuyla birlikte kontrol edilmelidir.

Hangi işte makaslı platform, hangisinde başka platform seçilir?

Önce çalışma yüksekliği hesabını yapın. Örnek: tavan altı 9,5 m olan bir depoda sprinkler hattı değiştirilecek. Operatör tavana uzanacağı için çalışma yüksekliği en az 9,5 m olmalıdır; bu, yaklaşık 7,5 m tabla yüksekliği demektir. JLG ES3246 (tabla 9,8 m, çalışma 11,8 m) bu iş için fazlasıyla yeterlidir, 7,85 m çalışma yüksekliğindeki Genie GS-1930 yetmez. İki değerin farkı çalışma yüksekliği ile platform yüksekliği yazısında ayrıca anlatılıyor.

• Tavan altı tesisat, aydınlatma, sprinkler, havalandırma kanalı: makaslı. Tabla geniştir, alet ve malzeme tabla üzerinde durur.
• Dar raf koridoru: 0,76–0,83 m kapalı genişlikli dar makaslılar (Platfon AT5.5, Zoomlion ZS0607HD, Sinoboom 0608E gibi) ya da dikey personel yükselticiler.
• Çatı kenarı, cephe çıkıntısı veya boru köprüsünün arkası: eklemli; makaslı o noktaya uzanamaz.
• Açık alanda uzak cephe ya da tank yüzeyi: teleskopik.
• Çim, toprak, çakıl gibi yumuşak zemin: paletli makaslı veya örümcek platform.
• Birden fazla kişi ve ağır malzeme (panel, cam, kanal): yüksek kapasiteli makaslı; yük hesabı için platform kapasitesi ve yük hesabı yazısına bakın.

Teknik özelliklerin ayrıntılı karşılaştırması için makaslı platform seçim rehberi yazısı devamı niteliğindedir.

Makaslı platform kullanırken en sık yapılan hatalar

• Çalışma yüksekliğini tabla yüksekliği sanmak. 2 m'lik fark, tavan altı işlerinde bir model sınıfı demektir.
• Kapasitede yalnızca kişi sayısına bakmak. 227 kg kapasiteli tablada iki kişi (90 ve 85 kg) ile 40 kg'lık alet 215 kg eder; bir boru ya da kanal eklendiğinde sınır aşılır.
• İç mekân değerini dışarıda geçerli saymak. Yukarıdaki GS-1930 ve ES4046 örnekleri bunun neden risk olduğunu gösteriyor.
• Tablaya merdiven, kutu ya da takoz koymak. Ağırlık merkezi yükselir ve korkuluğun koruma işlevi bozulur.
• Yükselmeden önce zemini incelememek. Rögar kapağı, kablo kanalı, rampa kenarı ve zemin eğimi iş başlamadan görülmelidir.
• Vardiya başı kontrolünü atlamak. Acil indirme, korkuluk kapısı ve hidrolik sızıntı için manlift günlük kontrol listesi kullanılabilir.

Makaslı platform teklifi için hangi bilgileri yazın?

Bu sayfada fiyat yok; çünkü fiyat çalışma yüksekliğine, güç tipine, markaya, donanıma, yeni ya da ikinci el durumuna, döviz kuruna ve teslim koşullarına göre değişir ve güncel fiyat yalnızca yazılı teklifle verilir. Doğru modeli önerebilmemiz için iletişim sayfasından şu bilgileri yazmanız yeterlidir:

• Çalışma yüksekliği (tavan ya da iş noktasının yerden yüksekliği)
• İç mekân mı, dış mekân mı
• Zemin türü ve varsa eğim
• Kapı, koridor ve asansör ölçüleri
• Tablada kaç kişi çalışacak, alet ve malzeme ağırlığı ne kadar
• Şarj imkânı (priz, gerilim) ya da dizel tercihi
• Kiralama mı satın alma mı, ne kadar süreyle
• Kullanım şehri

Bu yazıdaki değerler üretici belgelerinden katalogda kayıtlıdır; nihai uygunluk model etiketi ve yazılı teklifle doğrulanır.

Sık sorulan sorular

Makaslı platform ile eklemli platform arasındaki fark nedir?

Makaslı platform tablayı yalnızca dikey kaldırır; geniş tabla, yüksek kapasite ve düz zemin ister. Eklemli platformun mafsallı bomu ise sepeti engelin üstünden ve çevresinden geçirerek yatay erişim sağlar. Hedefin tam üstüne konumlanabiliyorsanız makaslı daha geniş çalışma alanı verir; hedef çıkıntı, kolon ya da boru köprüsünün arkasındaysa eklemli gerekir. Ayrıntılar için eklemli ve teleskopik farkları yazısındaki bom diyagramı bölümüne bakabilirsiniz.

Makaslı platform kaç metreye kadar çıkar?

Katalogdaki makaslı modellerin çalışma yüksekliği 5 m ile 37 m arasındadır; tabla yüksekliği bundan yaklaşık 2 m düşüktür. Yüksekliği kayıtlı modellerin büyük çoğunluğu 16 m'nin altındadır, 25 m üzerinde yalnızca 10 model vardır. Yükseklik arttıkça makine ağırlaşır: 37 m çalışma yüksekliğindeki Dingli JCPT3730HRT 39.800 kg gelir. Bu nedenle çok yüksek makaslılarda nakliye ve zemin planı ayrıca yapılmalıdır.

Makaslı platform dışarıda kullanılabilir mi?

Modele bağlıdır. Dizel, hibrit ve arazi tipi makaslılar açık sahalar için üretilir; katalogdaki 190 modelden 150'si dış mekân etiketi taşır. İç mekân için tasarlanmış modellerde dışarıdaki değerler düşer: Genie GS-1930'un dış mekân çalışma yüksekliği içeridekinden 1,38 m azdır. Dışarıda standartlar tipik olarak 12,5 m/s (Beaufort 6) rüzgâr sınırına dayanır; kesin sınır model etiketindedir. Ayrıntı için rüzgâr ve hava koşulları yazısına bakın.

Makaslı platformda kaç kişi çalışabilir?

Kişi sayısı kapasiteye ve model etiketine bağlıdır. Platfon AT5.5 tek kişiliktir; Genie GS-1930 içeride iki, dışarıda bir kişiye; Genie GS-4047 içeride üç, dışarıda bir kişiye izin verir; Platfon PRT18E dört kişiliktir. Asıl sınır kişi sayısı değil toplamdır: kişilerin, aletin ve malzemenin ağırlığı birlikte kapasiteyi aşmamalıdır. Hesap yöntemi için platform kapasitesi ve yük hesabı yazısına bakın.

Makaslı platformu kullanmak için operatör belgesi gerekir mi?

Genel çerçevede kullanıcının üretici talimatına göre eğitilmesi, işverenin yetkilendirmesi ve risk değerlendirmesi beklenir. İlgili işlerde MYK mesleki yeterlilik belgesi gerekliliği güncel mevzuata göre değişebilir; bu nedenle işyeri İSG uzmanınıza ve güncel mevzuata danışın. Eğitim ve yetki konusunun ayrıntısı için manlift operatör belgesi ve eğitim yazısına bakabilirsiniz.

Makaslı platform fiyatı neye göre belirlenir?

Fiyat; çalışma yüksekliği, güç tipi, marka, donanım, yeni ya da ikinci el durumu, kur ve teslim koşullarına göre değişir. Bu sitede fiyat listesi yoktur; güncel fiyat yalnızca yazılı teklifle verilir. Doğru teklif için iş noktasının yüksekliğini, zemin türünü ve kullanım yerini yazmanız yeterlidir. Faktörlerin ayrıntısı manlift fiyatları neye göre belirlenir yazısında açıklanıyor.

Kaynaklar ve ek okuma

• 6331 sayılı İş Sağlığı ve Güvenliği Kanunu ve İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği (Mevzuat Bilgi Sistemi)
• Mesleki Yeterlilik Kurumu (MYK): mesleki yeterlilik belgeleri
