Dar Alanda Dikey Personel Yükseltici Nasıl Seçilir?

Dikey personel yükseltici nedir ve dar alan için neden seçilir?

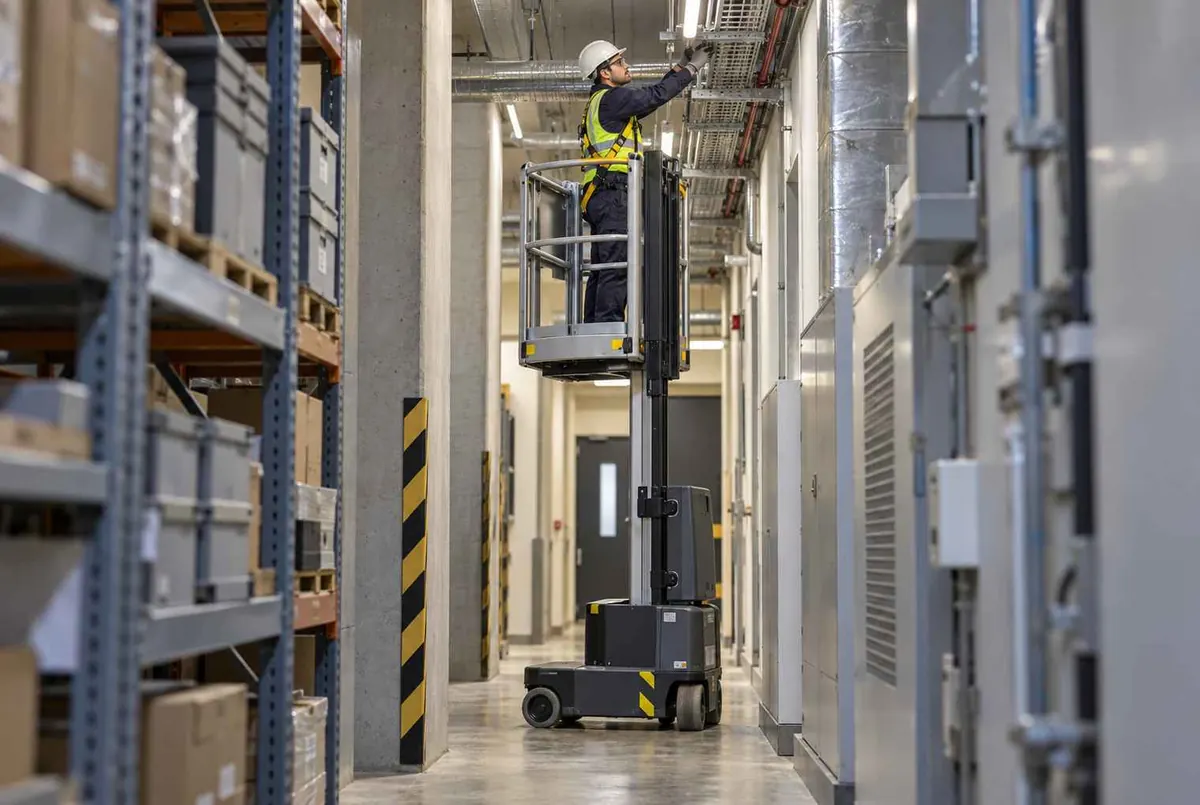

Dikey personel yükseltici (dikey manlift), kompakt bir şasi üzerindeki mast boyunca yükselen küçük bir platformdur; bom ya da geniş makas gövdesi yerine dikey mast kullanır. Kapalı genişliği ve dönüş alanı küçük olduğu için raf koridoru, teknik koridor, mağaza ve ofis tavanı gibi dar yerlerde tek kişilik tavan altı işleri için tercih edilir.

Katalogda 53 dikey model vardır; çalışma yüksekliği 4,7–14,3 m, kapasite 113–249 kg arasındadır. Markalara göre Dingli 22, Haulotte 10, JLG 7, Genie 5, Sinoboom 4, Platfon 3, Zoomlion 2 model bulunur. Tam liste dikey personel yükseltici modelleri sayfasındadır; genel çerçeve için manlift nedir rehberine bakabilirsiniz.

“Dikey platform” tipi tek bir mekanizma değildir. Katalog kayıtları 307 kg gelen Genie AWP-20S gibi hafif mast tiplerini, sürüş hızı verilen Platfon PM-06 gibi kendi yürüyen dar modelleri, 3 m yatay erişimli jib'li modelleri (Haulotte Star 10, Platfon PM-10J) ve 4.920 kg gelen Dingli AMWP13-9200 gibi ağır dikey platformları birlikte içerir. Bu yüzden “dikey” sözcüğü tek başına ölçü vermez. Katalog kayıtlarında mast ya da makas ayrımı ayrı bir alan olarak yer almaz; modelin mekanizması ve ölçüleri üretici belgesinden doğrulanmalıdır.

Dar alana girecek makine nasıl seçilir? Önce rota ölçülür

Örnek senaryo (ölçüler varsayımsaldır): bir mağaza deposunda raf arası 1,10 m, depoya giriş 0,90 m'lik tek kanatlı bir kapı ve makine ikinci kata yük asansörüyle çıkacak. Böyle bir sahada model seçmeden önce rotadaki her noktanın ölçüsü yazılır. Tablo hangi ölçünün neden önemli olduğunu ve katalogdaki örnek değerleri gösterir.

Katalogda bu ölçülerin hepsi her model için kayıtlı değildir; eksik satır “üretici belgesinde doğrulanmalıdır” demektir. Teklif aşamasında ölçü kâğıdınızla birlikte yazılı onay isteyin. Güzergâh ölçüleri için teslimat, kapı ve rampa ölçüleri, raf koridoru işleri için depo için akülü platform yazısı kullanılabilir.

Mast tipi ile makaslı gövde arasındaki fark nedir?

Mast tipi platformu tek bir mast boyunca kaldırır; ayak izi küçük, gövde hafif, platform küçüktür ve çoğunlukla tek kişiliktir. Dar makaslı gövde ise aynı koridora girecek kadar dar bir şasiye makas kolları ve daha geniş bir tabla yerleştirir; iki kişi ve alet taşıyabilir, ama daha ağırdır ve yüksekliği sınırlı kalır.

Tablodan çıkan pratik sonuç şudur: Koridor 0,9–1,0 m civarındaysa ve iş noktası 8,3 m'nin üstündeyse dar makaslılar yetmez; Genie AWP-30S (11 m, 352 kg) ya da Haulotte Quick Up 12 (12,3 m, 415 kg) gibi mast tipleri değerlendirilir ve kapalı genişlikleri belgeden teyit edilir. Koridor 1,2 m'ye kadar genişliyorsa 1,15–1,17 m genişliğindeki makaslılar da seçeneğe girer: Dingli JCPT1212HD 12 m çalışma yüksekliği ve 320 kg, Sinoboom 0812E 10,1 m ve 450 kg verir. İki kişi ya da ağır malzeme gerekiyorsa makaslı öne çıkar. Makaslının çalışma mantığı için makaslı platform nedir yazısına, modeller için makaslı platform sayfasına bakabilirsiniz.

Üç saha örneği: hangi tip seçilir?

Saha ölçüleri varsayımsaldır, model değerleri katalogdandır. Önce yükseklik kademelerini görmek için katalogdaki dikey modellerden bir kesit:

• Mağaza deposu, raf arası 1,10 m, 5,5 m yükseklikte kablo çekimi, tek kişi. Dar makaslılardan Platfon AT5.5 (5,4 m çalışma yüksekliği) yetmez; Genie AWP-20S (6,1 m) ve Platfon PM-06 (6,8 m) uygun adaydır. PM-06 için katalog kapalı konumda 4,5 km/h sürüş hızı verir; AWP-20S için sürüş bilgisi katalogda yoktur, belgeden öğrenilmelidir.
• Teknik koridor, net 1,0 m genişlik, iş noktası 10,5 m yükseklikte. Katalogda kapalı genişliği kayıtlı ve 0,83 m'yi aşmayan makaslılar en çok 8,3 m'ye çıkar; 10,1 m ve 12 m'ye çıkan makaslılar (Sinoboom 0812E: 1,17 m, Dingli JCPT1212HD: 1,15 m genişlikte) ise 1,0 m'lik koridora girmez. Genie AWP-30S (11 m) sınırdadır; Haulotte Quick Up 12 (12,3 m) ya da Genie AWP-36S (13,1 m) daha rahat pay bırakır. Üçünün de kapalı genişliği belgeden doğrulanmalıdır.
• Mağaza içi 4 m tavanda iki kişi, kanal ve boru işi. Mast tiplerinin kapasitesi 136–227 kg arasındadır ve iki kişi ile malzeme için dar kalır. Genie GS-1930 içeride iki kişiye izin verir ama 227 kg kapasite yine sınırdadır; kapasite hesabı bu işte yükseklikten önce gelir. Ayrıntı için platform kapasitesi ve yük hesabı yazısına bakın.

Yük asansörü ve döşeme: makine üst kata nasıl çıkarılır?

Kabine binecek yük makinenin kendi ağırlığı değildir; makine, operatör ve alet birlikte hesaplanır. Örnek hesap (asansör kapasitesi varsayımsaldır): Platfon PM-06'nın ağırlığı 980 kg, operatör 85 kg, alet 20 kg ise toplam 1.085 kg eder. Asansör etiketi 1.000 kg ise bu makine o asansörle taşınamaz. Genie AWP-30S için aynı hesap 352 + 85 + 20 = 457 kg çıkar ve 1.000 kg etiketli bir asansör için rahat bir değerdir.

• Kabin iç ölçüsü: makine uzunluğu (PM-06 için 1,36 m) kabin derinliğine sığmalı, kapı net açıklığı makine genişliğini aşmalıdır.
• Etiket kapasitesi: makine, operatör ve alet toplamı etiket değerinin altında kalmalı; bina yönetiminden ve asansör bakım firmasından yazılı onay alınmalıdır.
• Çıkış eşiği: kat ile kabin arasındaki basamak küçük tekerlekli makinelerde sorun olabilir.
• Döşeme taşıma limiti: tekerlek yükü zeminde yoğunlaşır; mezanin, asma kat ve teknik hacim döşemeleri için yapı sorumlusuna danışılmalıdır.
• Rampa: PM-06 için %25 yazan tırmanma eğimi sürüş sınırıdır, çalışma sırasındaki eğim sınırı değildir.

Dar alanda şarj, zemin ve risk nasıl planlanır?

Şarj ve vardiya

Katalogdaki 53 dikey modelin 23'ü elektrikli, 30'unda güç tipi belirtilmemiştir. Akü bilgisi yalnızca Platfon modellerinde kayıtlıdır: PM-06 ve PM-08 için 24 V 100 Ah akü ve 24 V / 15 A şarj, PM-10J için 24 V 200 Ah akü ve 24 V / 30 A şarj. Dar alanlarda priz konumu, uzatma kablosunun koridoru kesmemesi ve gece şarj düzeni önceden belirlenmelidir. Akü yönetimi için akülü manlift batarya ve şarj yazısına, elektrikli modeller için akülü manlift sayfasına bakabilirsiniz.

Zemin

Düz ve temiz zemin gerekir; kaygan epoksi ya da yağlı zeminde sürüş ve frenleme sınırlıdır. Platfon PM-06'nın standart donanımında otomatik çukur koruması, eğim seviyesi koruması, hareket alarmı, uyarıcı flaşör ve iz bırakmayan lastik yer alır. Başka modellerde bu donanımlar katalogda belirtilmemiştir; belgeden teyit edin.

Sıkışma ve trafik

Dar mekân riskin biçimini değiştirir: kaçış yolu azdır, üst boşluk sınırlıdır ve çevrede yaya, forklift ya da raf trafiği vardır. Koridorda forklift geçiyorsa alan işaretlenmeli ya da trafik durdurulmalıdır; sepetteki operatörün çevre görüşü sınırlıdır.

Dar alan seçiminde ölçü hataları nerede çıkar?

• Yalnızca genişliğe bakmak. Uzunluk ve dönüş yarıçapı koridor köşesinde belirleyicidir; dönüş yarıçapının iç mi dış mı verildiğini sorun.
• Makine ağırlığını asansör kapasitesiyle tek başına kıyaslamak. Operatörü ve aleti ekleyin.
• Çalışma yüksekliğini tavan yüksekliği sanmak. Çalışma yüksekliği, platform yüksekliğinin yaklaşık 2 m üstüdür; ayrıntı için çalışma yüksekliği ile platform yüksekliği yazısına bakın.
• Tek kişilik platformu iki kişilik iş için kullanmak. Platfon PM-06'da en çok bir kişi ve 227 kg kayıtlıdır; kapasite tek kişi ve alet içindir.
• Kapı ölçüsünü fotoğraftan tahmin etmek. Net açıklığı kapı açıkken ve şerit metreyle ölçün.

Dar alan teklifi için hangi ölçüleri yazın?

Fiyat listesi yoktur; dikey personel yükselticinin fiyatı çalışma yüksekliğine, güç tipine, markaya, donanıma, yeni ya da ikinci el durumuna, döviz kuruna ve teslim koşullarına göre değişir ve güncel fiyat yalnızca yazılı teklifle verilir. Dar alan için doğru modeli önerebilmemiz için iletişim sayfasından şunları yazmanız yeterlidir:

• En dar kapı ve koridorun net genişliği ile yüksekliği; dönüş noktaları
• Asansör kabin ölçüsü, kapı açıklığı ve etiket kapasitesi
• Zemin türü ve biliniyorsa döşeme taşıma bilgisi
• Tavan altı yüksekliği ve iş noktasının yerden yüksekliği
• Platformda kaç kişi çalışacak, alet ağırlığı ne kadar
• Şarj imkânı (priz) ve vardiya düzeni
• Çalışma süresi ve şehir; kiralama mı satın alma mı

Bu sayfadaki ölçüler üretici belgelerinden alınmıştır; kapalı ölçüler ve asansör uygunluğu için nihai doğrulama model etiketi ve yazılı teklifle yapılır.

Sık sorulan sorular

Dikey personel yükseltici kapıdan geçer mi?

Modele göre değişir. Katalogda Platfon PM-06'nın kapalı genişliği 0,76 m, PM-08'in 0,81 m, PM-10J'nin 1,0 m'dir; birçok modelde bu değer kayıtlı değildir. Kapı kanadı, kasa ve eşik net açıklığı düşürdüğü için kapıyı açıkken ölçün. Genişliğin yanında uzunluk, yükseklik, dönüş yarıçapı ve ağırlık da rota boyunca kontrol edilmelidir.

Dikey personel yükseltici ile makaslı platform arasındaki fark nedir?

Dikey personel yükselticide platform mast boyunca yükselir; gövde hafif, platform küçük ve çoğunlukla tek kişiliktir. Makaslıda makas kolları geniş bir tablayı kaldırır; kapasite ve yüzey büyüktür, ama gövde ağırdır. Katalogda genişliği kayıtlı dar makaslılar 0,76–0,83 m aralığındadır ve en çok 8,3 m'ye çıkar; daha yüksek tavan altı işlerde mast tipi dikeyler 14,3 m'ye kadar çıkar.

Dikey personel yükseltici kaç kişiliktir?

Katalogda dikey platformların kapasitesi 113–249 kg arasındadır; bu, çoğunlukla bir kişi ve alet demektir. Platfon PM-06 ve PM-08 için en çok kişi sayısı bir olarak kayıtlıdır; daha büyük jib'li modellerde iki kişi yazabilir. Her model için izin verilen kişi sayısı ve yük model etiketindedir; kişi, alet ve malzeme toplamı kapasiteyi aşmamalıdır.

Dikey personel yükseltici yük asansörüyle taşınabilir mi?

Taşınabilir, ama hesap makinenin ağırlığıyla yetmez: makine, operatör ve alet toplamı asansörün etiket kapasitesini aşmamalıdır. Katalogda Genie AWP-30S 352 kg, Platfon PM-06 980 kg, Haulotte Star 10 2.677 kg gelir. Kabin ölçüsü, kapı açıklığı ve çıkış eşiği de kontrol edilmeli; bina yönetiminden ve asansör bakım firmasından yazılı onay alınmalıdır.

Dikey personel yükseltici dış mekânda kullanılabilir mi?

Katalogdaki 53 dikey modelin 26'sında dış mekân etiketi vardır, 48'inde iç mekân. Dışarıda hafif ve dar gövdeli makinelerde rüzgâr etkisi ayrıca değerlendirilmelidir. Dış mekân standartları tipik olarak 12,5 m/s (Beaufort 6) sınırına dayanır; kesin değer model etiketindedir. Ayrıntı için rüzgâr ve hava koşulları yazısına bakın.
